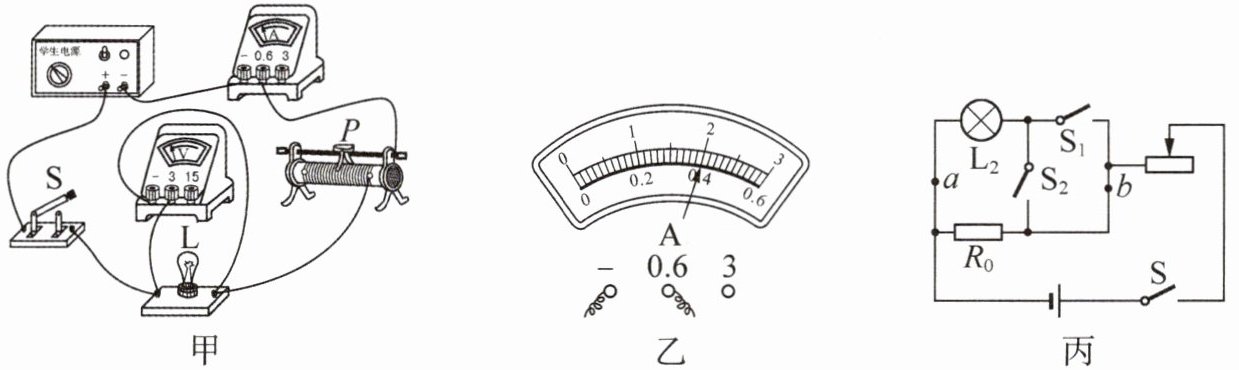

3. (2025·江苏苏州模拟·11分)小明在测量额定电压为2.5V小灯泡L的额定功率时，选择了电压恒定的电源、滑动变阻器、电压表和电流表等器材，设计了如图甲所示的电路。
(1) 正确连接电路后，闭合开关前应将滑动变阻器的滑片滑至最
左
(选填“左”或“右”)端，闭合开关后，发现电流表和电压表的指针均不发生偏转，则电路出现的故障可能是滑动变阻器
断路
。
(2) 排除故障闭合开关，适当移动滑片，当电压表的示数为2V时，为了测小灯泡的额定功率，应使滑动变阻器连入电路的阻值
变小
(选填“变大”或“变小”)。小灯泡正常发光时，电流表的示数如图乙所示为
0.4
A，小灯泡的额定功率为
1
W。
(3) 小明设计了如图丙所示的电路，用一个电压表或电流表测量额定电压为$U_{额}$的小灯泡$L_{2}$的额定功率，已知定值电阻的阻值为$R_{0}、$电源电压未知。请你完成下面的步骤：
① 将
电流表串联在b点
(选填“电压表并联在ab间”“电流表串联在a点”或“电流表串联在b点”)，只闭合开关S和$S_{1}，$调节滑动变阻器的滑片使电表的示数为
$\frac{U_{额}}{R_{0}}$
，灯泡正常发光；
② 只闭合开关S和$S_{2}，$滑动变阻器滑片位置
保持不动
(选填“保持不动”“向右移动”或“向左移动”)，读出电表的示数为U或者I；
③ 小灯泡$L_{2}$的额定功率表达式为：$P_{额}=$
$U_{额}(I-\frac{U_{额}}{R_{0}})$
。
答案：3(1)左 断路 (2)变小 0.4 1 (3)①电流表串联在b点 $\frac{U_{额}}{R_{0}}$ ②保持不动 ③$U_{额}(I-\frac{U_{额}}{R_{0}})$
