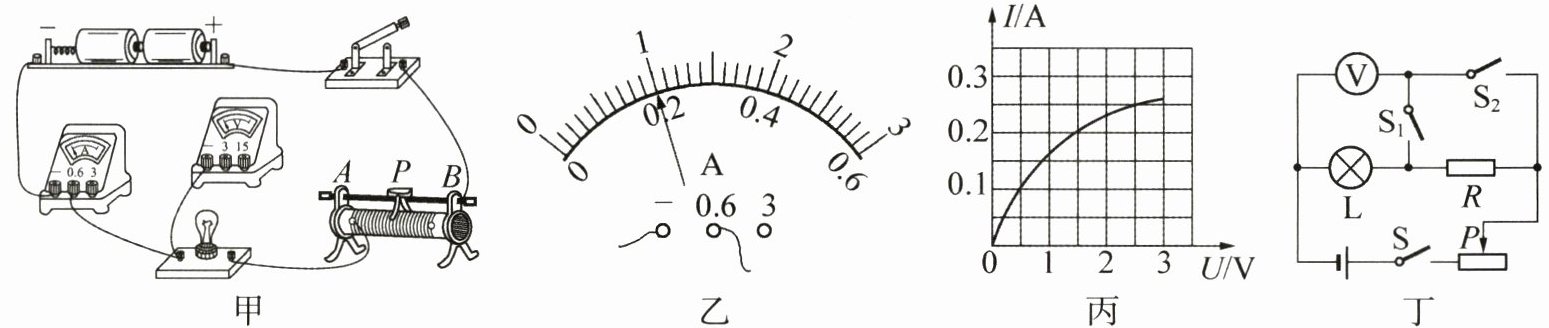

25. (14分)利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。

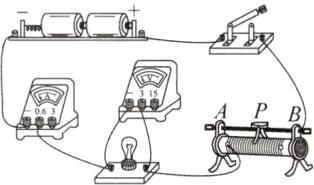

(1)用笔画线代替导线，将图甲中所示的器材连接成完整电路。
(2)连接电路时开关应处于
断开
(选填“断开”或“闭合”)状态；正确连接后，应将滑片P由最大电阻处缓慢向
A
(选填“A”或“B”)端移动，使灯逐渐变亮。
(3)某次实验时，电流表的示数如图乙所示，则通过小灯泡的电流为
0.2
A；移动滑片P，记下多组电压和电流值，绘制成图丙所示的图像，根据图像的信息，小灯泡的额定电功率为
0.625
W。
(4)实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，电压表的示数
变大
(选填“变大”“变小”或“不变”)。
(5)在没有电流表的情况下，用如图丁所示的实验电路也可以测出小灯泡的额定功率。已知小灯泡的额定电压为U
额，定值电阻的阻值为R，实验步骤如下：
① 只闭合开关S、S₁，调节滑片，使电压表示数为U
额；
② 保持滑片位置不变，只闭合开关S、S₂，此时电压表的示数为U。
可知小灯泡的额定功率P
额＝
$\frac{U_{额}(U - U_{额})}{R}$
(用U
额、U和R表示)；若已知电源电压为U
0，此时滑动变阻器接入电路的阻值R
x＝
$\frac{U_{0}-U}{U - U_{额}}R$
(用U
0、U
额、U和R表示)。
答案：25.(1)如图所示 (2)断开 A (3)$0.2$ $0.625$
(4)变大 (5)$\frac{U_{额}(U - U_{额})}{R}$ $\frac{U_{0}-U}{U - U_{额}}R$
26. (10分)(2025·江苏南通月考)阅读短文，回答问题。
无人机

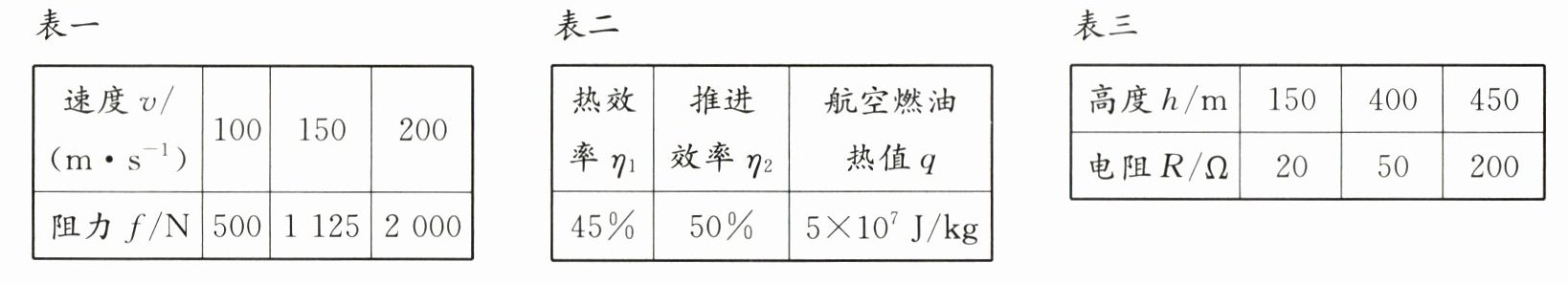

材料1：无侦-10是中国研制的一款高空隐形察打一体无人机，搭载新一代涡扇发动机，飞行速度可达320m/s，战场响应快。该机最大起飞重量3吨，主要用于电子侦察，对敌方信号进行侦察和定位，载弹量要逊色一些，只有400kg。热效率是指该飞机发动机获得的机械能与燃料完全燃烧产生的内能之比，而推进效率则是指该飞机发动机传递给飞机的推进功(推力所做的功)与其获得的机械能之比，该飞机航行时所受阻力与速度的关系见表一，部分技术参数见表二。(g取10N/kg)
材料2：低空经济是一种新型的经济形态。截至目前，深圳已累计开通无人机航线超过205条，建设无人机起降点126个，新增全国首座eVTOL(电动垂直起降飞行器)城市空中交通运营示范中心。
(1)飞机的推重比是指飞机以最大航行速度匀速飞行时的推力与最大起飞重力的比值，则无侦-10的推重比约为
17
%(保留整数)；该飞机以150m/s的速度沿水平方向正常巡航0.5h，耗油
27
kg。
(2)eVTOL通过电池提供飞行所需的能量，某载人eVTOL搭载的锂电池质量为80kg，该款电池的能量密度为170W·h/kg(即1kg的电池可以储存170W·h的能量)，则该电池可储存的能量为
1.36×10⁴
W·h。

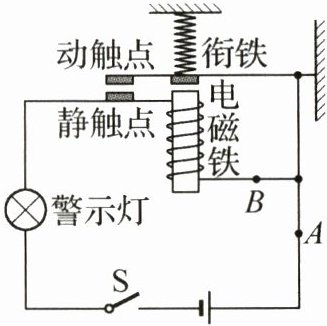

(3)为保证飞行安全，当飞机降低到一定高度时开启警示灯。如图是小明设计的模拟电路(电源电压恒定)，力敏电阻R与离地高度h的关系见表三。图中应将力敏电阻R串联在电路中的
B
(选择“A”或“B”)位置，另一位置接入灵敏电流计(高度表)后，当飞机降低到距地面450m时，开关S闭合，警示灯亮，灵敏电流计示数为0.01A；当飞机距地面400m时，灵敏电流计示数为0.02A；当飞机距地面150m时，警示灯开始明暗交替变化，当警示灯处于较暗状态时其电功率是
0.0625
W。(电磁铁线圈、衔铁电阻忽略不计，警示灯电阻不随温度变化)
答案：26.(1)$17$ $27$ (2)$1.36×10^{4}$ (3)B $0.0625$
解析:(1)由表一可知，阻力f与速度v的平方成正比，当飞机以最大航行速度$v = 320m/s$飞行时，有$\frac{f_{最大}}{500N}=\frac{(320m/s)^{2}}{(100m/s)^{2}}$，解得$f_{最大}=5120N$，飞机匀速飞行，推力$F = f_{最大}=5120N$，飞机最大起飞重量$m = 3t = 3000kg$，最大起飞重力$G = mg = 3000kg×10N/kg = 30000N$.推重比为$\frac{F}{G}×100\%=\frac{5120N}{30000N}×100\%\approx17\%$.飞机速度$v = 150m/s$时，由表一可知此时阻力$f = 1125N$，飞机匀速飞行，推力$F' = f = 1125N$，飞行时间$t = 0.5h = 0.5×3600s = 1800s$，推进功$W = F's' = F'vt = 1125N×150m/s×1800s = 3.0375×10^{8}J$，已知推进效率$\eta_{2}=50\%$，热效率$\eta_{1}=45\%$，设耗油质量为$m_{油}$，由$W = m_{油}q\eta_{1}\eta_{2}$可得，$m_{油}=\frac{W}{q\eta_{1}\eta_{2}}=\frac{3.0375×10^{8}J}{5×10^{7}J/kg×45\%×50\%}=27kg$.(2)锂电池质量$m = 80kg$，能量密度为$170W· h/kg$，则该电池可储存的能量$W = 80kg×170W· h/kg = 1.36×10^{4}W· h$.(3)当力敏电阻R串联在电路中的B位置时，当高度逐渐降低至$150m$时，力敏电阻的阻值减小，电路中电流增大，电磁铁磁性增强，衔铁被吸下，动、静触点接通，电磁铁及R被短路，电路总电阻变小，电路中电流变大，警示灯变亮，同时电磁铁失去磁性，衔铁在弹簧弹力作用下向上弹回，使动、静触点分离，电磁铁及R重新接入电路，电路总电阻变大，警示灯变暗，这样能够使警示灯出现明暗交替变化，所以应将力敏电阻R串联在电路中的B位置.当飞机距地面$450m$时，$R_{1}=200\Omega$，电路中电流$I_{1}=0.01A$，电源电压$U = I_{1}(R_{灯}+R_{1})=0.01A×(R_{灯}+200\Omega)$ ①，当飞机距地面$400m$时，$R_{2}=50\Omega$，电路中电流$I_{2}=0.02A$，电源电压$U = I_{2}(R_{灯}+R_{2})=0.02A×(R_{灯}+50\Omega)$ ②，联立①②可得$R_{灯}=100\Omega$，$U = 3V$.当飞机距地面$150m$时，$R_{3}=20\Omega$，此时电路中电流$I_{3}=\frac{U}{R_{灯}+R_{3}}=\frac{3V}{100\Omega+20\Omega}=0.025A$，则警示灯处于明暗交替变化的较暗状态时其电功率$P = I_{3}^{2}R_{灯}=(0.025A)^{2}×100\Omega=0.0625W$.
