11. 如图 a 是一个磁悬浮地球仪,图 b 是其内部结构示意图,地球仪内部的条形磁体上端为 S 极,其下方的底座中有一个电磁铁,请在图 b 括号中标出开关闭合后电磁铁的 N 极和电源的“+”极.

12. (2025·江苏苏州模拟)如图所示,将电磁铁连入电路中(在虚线框内完成,器材自选).要求:① 电磁铁磁性有无可以控制;② 能改变电磁铁磁性的强弱;③ 电路接通后使小磁针静止时在如图所示的位置.

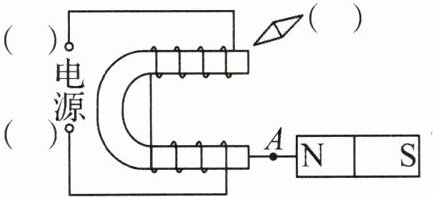

13. 如图所示,蹄形电磁铁右端放置一条形磁体,通电后发现条形磁体与蹄形电磁铁相互吸引.请画出 A 点磁感线的方向和电源的极性(用“+”或“-”表示),以及小磁针静止时右上端的磁极(用“N”或“S”表示).

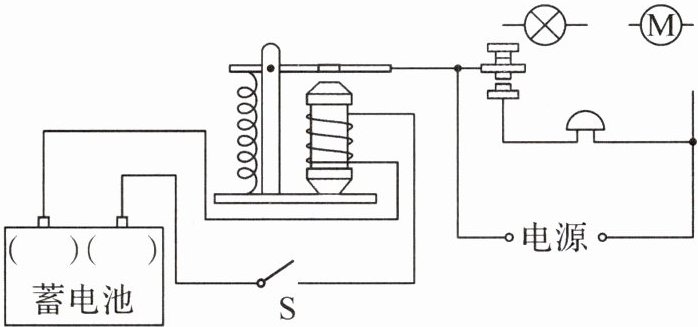

14. 如图所示的自动控制电路中,当开关 S 闭合时,只有电铃工作,电磁铁上端为 S 极;当开关 S 断开时,电铃不工作,电灯和电动机能独立工作.请标出左边控制电路中蓄电池的“+”极;把电灯和电动机按要求连入右边的工作电路(导线不要交叉).

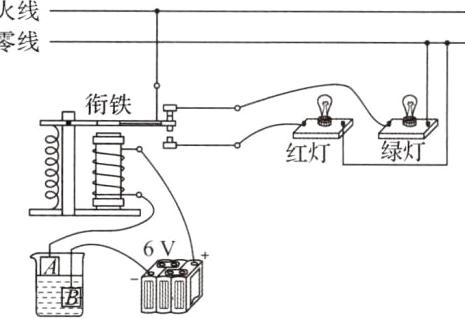

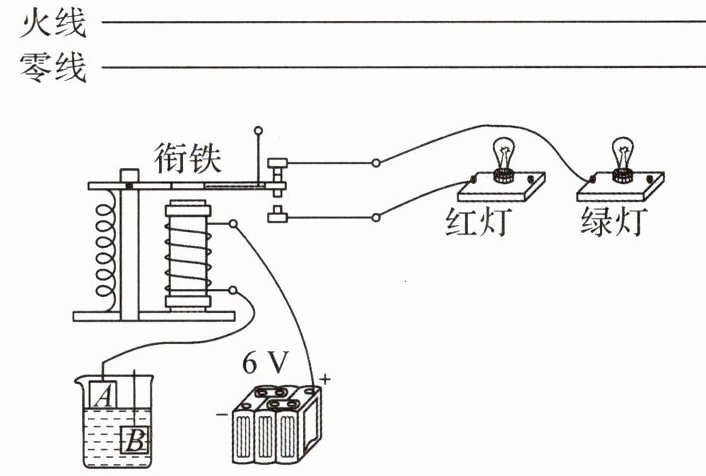

15. 某同学设计水位自动报警装置,主要元件有电磁继电器、红灯和绿灯(额定电压均为 220 V)、控制电路电源(电压为 6 V),控制电路断开,此时绿灯亮,控制电路接通,此时红灯亮.请用笔画线代替导线完成电路连接.

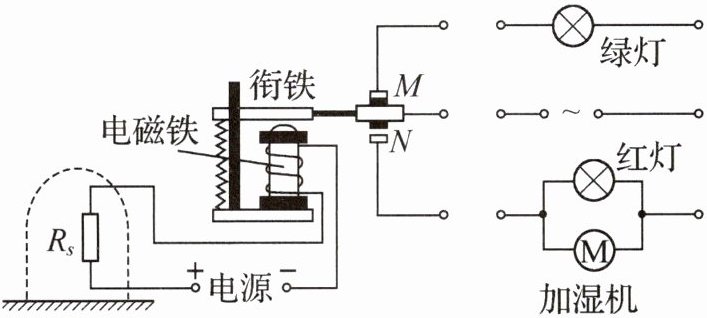

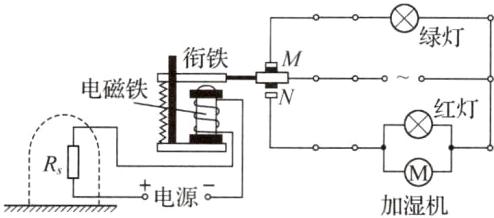

16. (2025·广东汕头一模)如图所示是蔬菜大棚湿度自动控制电路,$ R_s $ 为阻值随湿度增大而增大的湿敏电阻.当棚内湿度低于设定值时,红灯亮,加湿机启动,喷洒水雾加湿;棚内湿度高于设定值时,绿灯亮,加湿机停止工作.请连接好工作电路.
