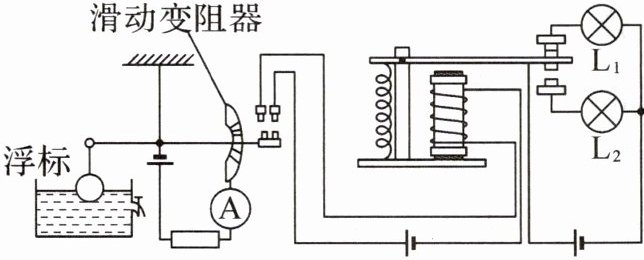

1. 如图是汽车油箱内监测油量的装置模型，电流表示显示油量，电磁继电器控制指示灯$L_{1}$、$L_{2}$。当油量减少时(
B
)
A.电流表示数变小，$L_{1}$灯亮
B.电流表示数变小，$L_{2}$灯亮
C.电流表示数变大，$L_{1}$灯亮
D.电流表示数变大，$L_{2}$灯亮
答案：1.B
解析：
当油量减少时，浮标下降，滑动变阻器接入电路的电阻变大，根据欧姆定律 $I = \frac{U}{R}$，控制电路中电流变小，电流表示数变小；此时电磁铁磁性减弱，衔铁在弹簧作用下向上运动，与上方触点接触，$L_{2}$ 所在电路接通，$L_{2}$ 灯亮。
B
2. (2025·浙江温州期中)如图是小敏设计的汽车尾气中$CO$排放量的检测电路。当$CO$浓度高于某一设定值时，电铃发声报警。图中气敏电阻$R_{1}$阻值随$CO$浓度的升高而减小，下列说法正确的是(
C
)
A.电铃应接在$A$和$C$之间
B.当$CO$浓度升高时，电磁铁磁性减弱
C.长久使用后，电源电压$U_{1}$会减小，报警时$CO$最低浓度比设定值高
D.为使该检测电路在$CO$浓度更低时报警，可将$R_{2}$的滑片向下移
答案：2.C 解析:气敏电阻$R_1$阻值随$CO$浓度的升高而减小，此时控制电路的电流增大，电磁铁磁性增强，$CO$浓度高于某一设定值时，衔铁被吸下，电铃发声报警，故电铃应接在$B、D$之间，故$A、B$错误;长久使用后，电源电压$U_1$会减小，控制电路中衔铁被吸下时的最小电流不变，最小电流$I = \frac{U_1}{R_1 + R_2}$，若$R_2$保持不变，则报警时$R_1$阻值变小，即报警时$CO$最低浓度比设定值高，故C正确;$CO$浓度越低，$R_1$阻值越大，为使该检测电路在$CO$浓度更低即$R_1$阻值更大时报警，由$I = \frac{U_1}{R_1 + R_2}$可知，若$U_1$保持不变，则应减小滑动变阻器$R_2$接入电路的阻值，即应将$R_2$的滑片向上移，故D错误.
易错警示
气敏电阻阻值随$CO$浓度的升高而减小.电铃刚好报警即衔铁恰好被吸下时控制电路的电流$I$不变，控制电路中电源电压及各电阻阻值满足$I = \frac{U_{控}}{R_1 + R_2}$，由此分别分析$U_{控}$或$R_1$变化时对应的$R_1$或$R_2$的变化情况.

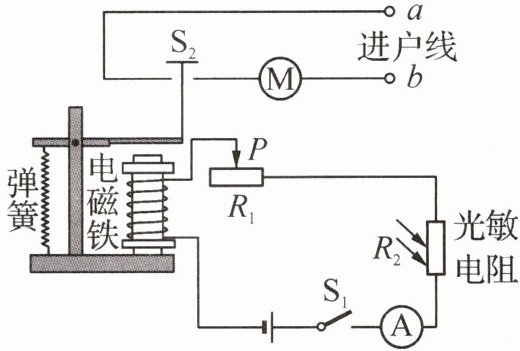

3. (2025·江苏苏州模拟)夏天的紫外线较强，人们在户外活动时间过长会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，$S_{2}$闭合，电动机$M$转动，将遮阳棚上防紫外线的遮阳布展开。图中电磁铁上端为
S
(选填“$N$”或“$S$”)极，为满足要求，光敏电阻阻值随紫外线的增强而
减小
(选填“增大”或“减小”)。调试时发现，当户外紫外线增强到设定值时，$S_{2}$仍未闭合，为了达到设计要求，需要把滑动变阻器$R_{1}$的滑片$P$向
右
(选填“左”或“右”)移动。从安全用电的角度分析，工作电路中进户线$a$应该是
火
(选填“零”或“火”)线。
答案：3.S 减小 右 火

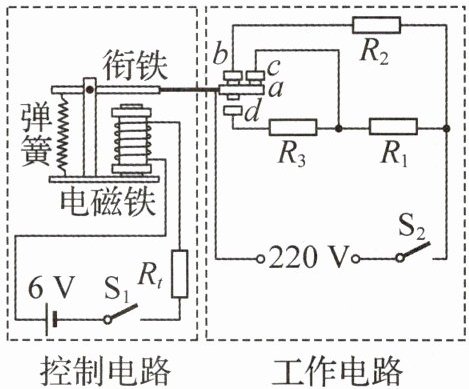

4. (2025·陕西渭南一模)科技小组的同学们设计了一种具有加热挡和保温挡的电热器，内部简化电路如图所示。其中$R_{t}$为热敏电阻，其阻值随温度的升高而减小。$R_{1}$、$R_{2}$、$R_{3}$均为电热丝，且$R_{1}=R_{2}=100\Omega$，闭合开关$S_{1}$、$S_{2}$，电热器开始工作。电磁铁的上端为
N
极。当衔铁被吸下后，工作电路处于
保温
挡。工作电路处于加热挡时，工作电路中的电流大小为
4.4
$A$。加热挡正常工作$1\min$，工作电路消耗的电能为
58080
$J$。
答案：4.N 保温 4.4 58080

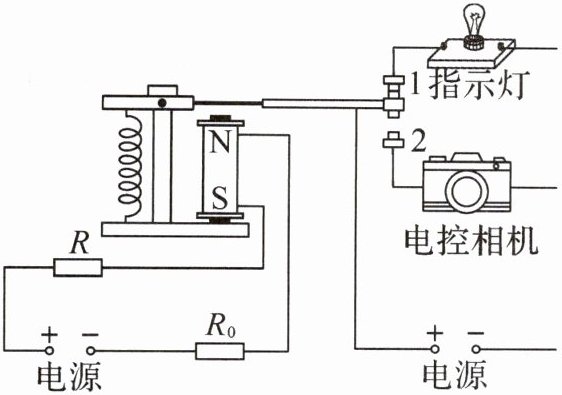

5. 如图所示是某“汽车超载记录器”原理图，$R$为力敏电阻，其阻值随压力增大而减小。当汽车不超载时，指示灯发光；当汽车超载时，电磁铁的磁性增强，电控相机自动照相。请正确连接右侧电路并根据左侧电磁铁的$N$、$S$极画出绕线。

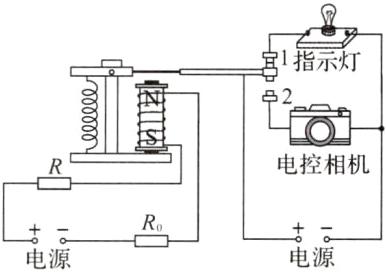

答案：5.如图所示
