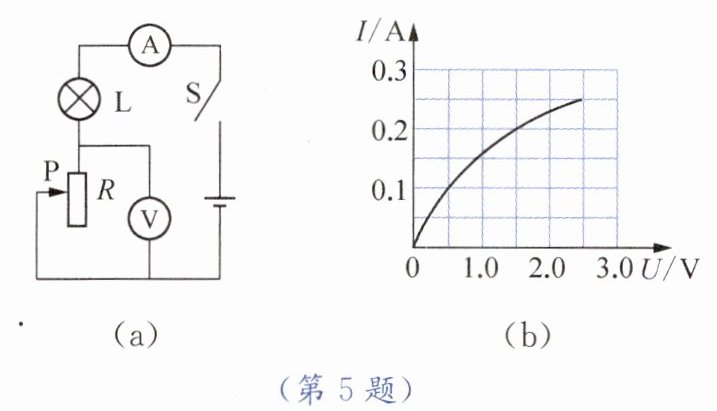

5. 图(a)所示电路中，电源电压恒定，灯泡L的额定电流为$0.25\mathrm{A}$，其电流与电压关系如图(b)所示，滑动变阻器R规格为“$50\Omega\ 1\mathrm{A}$”，电流表量程为$0\sim0.6\mathrm{A}$，电压表量程为$0\sim3\mathrm{V}$。闭合开关S，调节滑片P，当电压表的示数为$1.5\mathrm{V}$时，L恰好正常发光，则L正常发光时的阻值为
10
$\Omega$，电源电压为
4
$\mathrm{V}$；为保证电路安全，R的调节范围为
6∼20$\Omega$
，L的最小电功率为
0.15
$\mathrm{W}$。
解析：
解：
1. L正常发光时的阻值
灯泡额定电流$I_{ 额}=0.25\, A$，由图(b)可知，当$I=0.25\, A$时，$U_{ L}=2.5\, V$。
由$R=\frac{U}{I}$得：$R_{ L}=\frac{2.5\, V}{0.25\, A}=10\,\Omega$。
2. 电源电压
电压表测滑动变阻器电压$U_{R}=1.5\, V$时，灯泡正常发光，此时$U_{ L}=2.5\, V$。
电源电压$U=U_{ L}+U_{R}=2.5\, V+1.5\, V=4\, V$。
3. R的调节范围
最小阻值：电路最大电流为灯泡额定电流$0.25\, A$（灯泡限流）。此时$U_{R}=1.5\, V$，$R_{ min}=\frac{U_{R}}{I_{ 额}}=\frac{1.5\, V}{0.25\, A}=6\,\Omega$。
最大阻值：电压表量程$3\, V$，此时$U_{ L}'=U-U_{R max}=4\, V-3\, V=1\, V$。由图(b)知，$U_{ L}'=1\, V$时，$I_{ min}=0.15\, A$。
$R_{ max}=\frac{U_{R max}}{I_{ min}}=\frac{3\, V}{0.15\, A}=20\,\Omega$。
故$R$的调节范围为$6\,\Omega\sim20\,\Omega$。
4. L的最小电功率
最小电流$I_{ min}=0.15\, A$，$U_{ L}'=1\, V$，$P_{ Lmin}=U_{ L}'I_{ min}=1\, V×0.15\, A=0.15\, W$。
答案：10；4；6∼20$\Omega$；0.15
