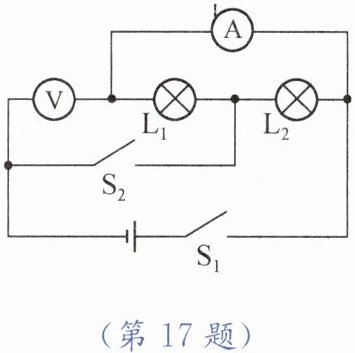

17. 如图所示的电路中，电源电压恒定，灯泡$L_1$、$L_2$的电阻不变。闭合开关$S_1$、$S_2$，电压表示数为$12 V$，电流表示数为$1.2 A$，$L_1$和$L_2$都正常发光。断开开关$S_1$、$S_2$，将电压表、电流表的位置互换，只闭合开关$S_1$，电流表示数为$0.75 A$，电压表示数不变。
(1)$L_1$的电阻和额定功率分别为多大？
(2)$L_2$的电阻和额定功率分别为多大？
答案：22. (1) $10 \Omega$ 14.4W (2) $6 \Omega$ 24W
解析：
解：(1)闭合开关$S_1$、$S_2$时，$L_1$与$L_2$并联，电压表测电源电压，电流表测$L_1$支路电流。电源电压$U = 12V$，通过$L_1$的电流$I_1=1.2A$，由$I=\frac{U}{R}$得$R_1=\frac{U}{I_1}=\frac{12V}{1.2A}=10\Omega$。$L_1$额定功率$P_1=UI_1=12V×1.2A = 14.4W$。
(2)电压表、电流表位置互换，只闭合$S_1$时，$L_1$与$L_2$串联，电压表测电源电压仍为$12V$，电流表测电路电流$I'=0.75A$。总电阻$R_{总}=\frac{U}{I'}=\frac{12V}{0.75A}=16\Omega$，$R_2=R_{总}-R_1=16\Omega - 10\Omega=6\Omega$。$L_2$额定功率$P_2=\frac{U^2}{R_2}=\frac{(12V)^2}{6\Omega}=24W$。
(1)$10\Omega$，$14.4W$；(2)$6\Omega$，$24W$。

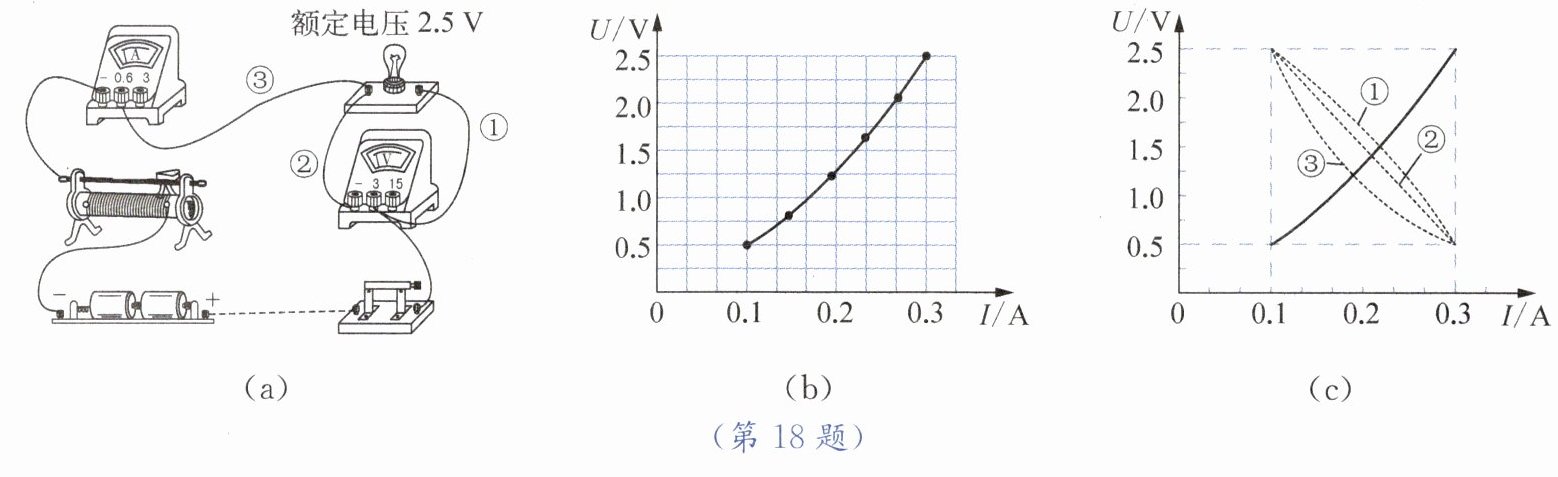

18. 小华用图(a)所示电路来测量灯泡的电功率(部分器材的规格已标明)。
(1)图(a)是小华正准备接入最后一根导线(图中虚线所示)时的实验电路。请指出图中在器材操作上存在的两个不妥之处:①
开关闭合
；②
没有将滑动变阻器最大电阻连入电路
。
(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为$3 V$，而电流表示数始终为零。已知仅导线发生故障，则图(a)中导线
①
($①$/$②$/$③$)发生了
断路
(填写故障名称)。
(3)小华进行了$6$次实验，记录实验数据并在$U-I$图像中描点，得到灯泡两端的电压与电流的关系图像如图(b)所示，则根据记录的数据和图像可知:
① 灯泡的额定功率为
0.75
W。
② 实验中所使用的滑动变阻器的规格可能为
D
。
A. $5\ \Omega\ 2 A$
B. $10\ \Omega\ 2 A$
C. $20\ \Omega\ 1 A$
D. $30\ \Omega\ 1 A$
(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则她画出的$U-I$图像应为图(c)中的虚线
①
($①$/$②$/$③$)，你的依据是
灯泡和滑动变阻器两端电压之和保持不变(或灯泡两端电压的变化量等于滑动变阻器两端电压的变化量)
。
。
答案：23. (1) ① 开关闭合 ② 没有将滑动变阻器最大电阻连入电路 (2) ① 断路 (3) ① 0.75 ② D (4) ① 灯泡和滑动变阻器两端电压之和保持不变(或灯泡两端电压的变化量等于滑动变阻器两端电压的变化量)
解析：
(1)①开关闭合；②滑动变阻器没有调至最大阻值处
(2)①；断路
(3)①0.75；②D
(4)①；电源电压不变，滑动变阻器两端电压与灯泡两端电压之和为电源电压，故滑动变阻器的U-I图像与灯泡的U-I图像关于电源电压对称
