2026年同步练习江苏九年级物理下册苏科版第61页解析答案

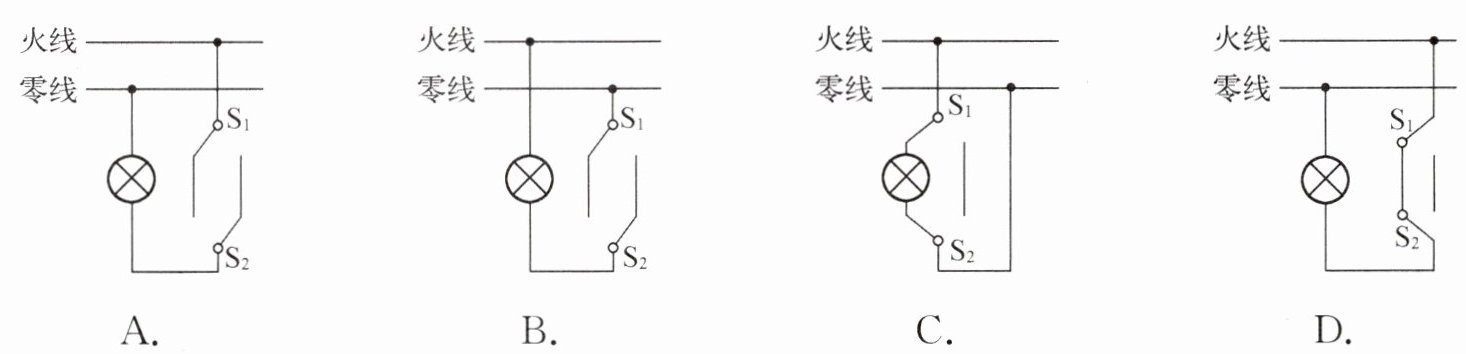

11. 下面是楼梯照明灯的四种控制电路，其中$S_1$、$S_2$分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关都能改变照明灯原来发光或熄灭的状态。在实际应用中，最佳方案是(

)。

答案：16. A

12. 小鸟落在高压线上不会触电，其原因是(

)。

A.小鸟是绝缘体
B.小鸟两个爪子之间的电压较低
C.小鸟的生命力极强
D.线路中的电流太小

答案：17. B

13. 家庭电路中的熔丝熔断了，其原因可能是(

)。

A.使用了功率过大的用电器
B.用电器未接地
C.灯泡的灯丝断了
D.零线出现断路

答案：18. A

14. 下列做法中不符合安全用电原则的是(

)。

A.用湿手插拔用电器插头
B.将洗衣机的金属外壳接地
C.及时更换破损的导线
D.遇到有人触电，先切断电源

答案：19. A

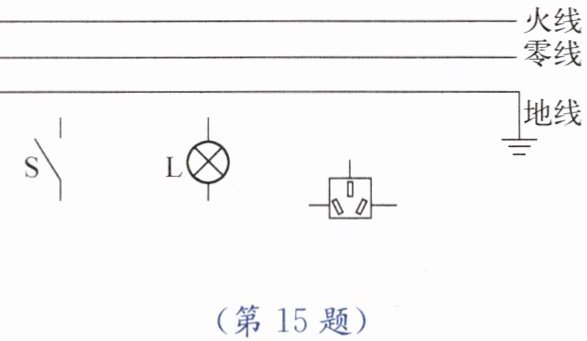

15. 请以笔画线代替导线，将三线插座、开关控制的电灯接入电路。

如图所示

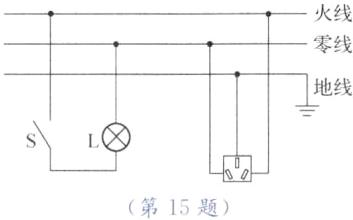

答案：
20. 如图所示

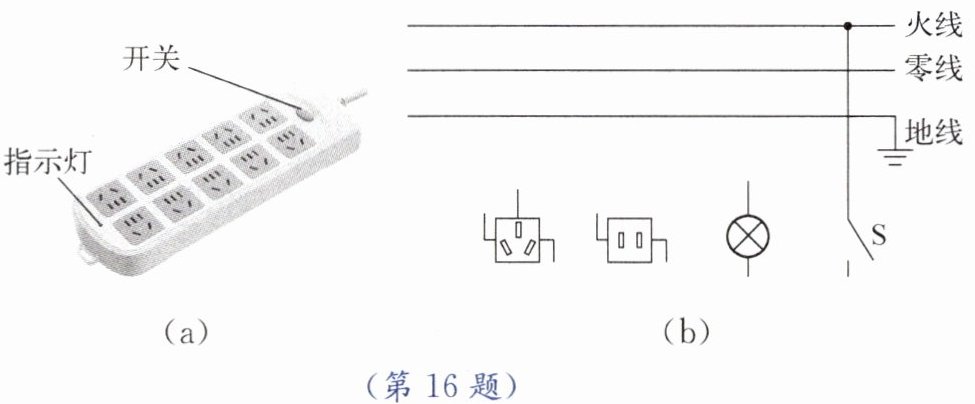

16. 如图(a)所示，插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。请在图(b)中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。

(a)
(b)

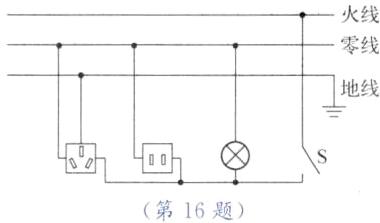

答案：
21. 如图所示
