1. 家庭电路主要由进入家庭的进户线(来自电网的电源线)、
电能表
、配电箱(内有
总开关
和
支路开关
)、
插座
、用电器等组成。
答案：1. 电能表 总开关 支路开关 插座
2. 家庭电路中的用电器都是通过开关连接在
火
线上，另一端接在
零
线上，用电器之间是
并
的。
答案：2. 火 零 并
3. 三孔插座按照“左孔接
零
线、右孔接
火
线、中间接
地
线”的方式接入电路。
答案：3. 零 火 地

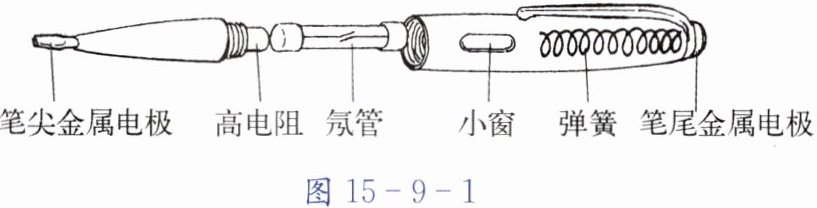

4. 如图15 - 9 - 1所示，氖管测电笔由两个金属电极、氖管、弹簧和一个阻值很大的电阻(高电阻)等组成。用氖管测电笔检测时，手要接触测电笔尾部的
金属电极
。当测电笔的笔尖接触电线时，若氖管发光，表示接触的是
火
线；若氖管不发光，表示接触的是
零
线或
地
线。
答案：4. 金属电极 火 零 地
5. 家庭电路主要由进户线、用电器、漏电保护断路器、电能表和空气断路器组成，正确的连接顺序为(
C
)。
A.进户线、用电器、漏电保护断路器、电能表、空气断路器
B.进户线、漏电保护断路器、电能表、空气断路器、用电器
C.进户线、电能表、漏电保护断路器、空气断路器、用电器
D.进户线、电能表、空气断路器、漏电保护断路器、用电器
答案：5. C

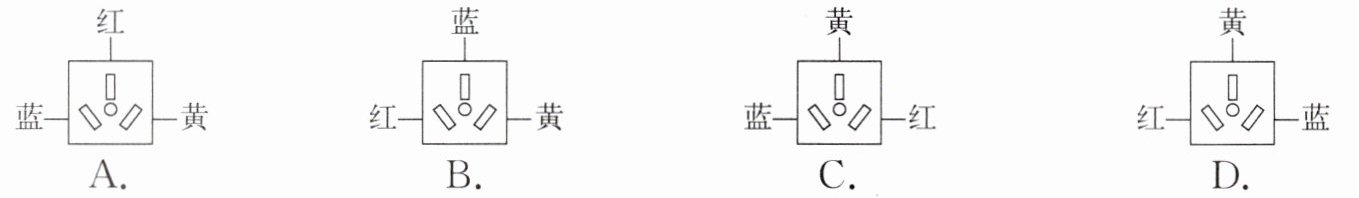

6. 墙壁上的接线盒内有三根电线，其中红线为火线，蓝线为零线，黄线为地线，现将三孔插座与三根电线相连接，下列选项中接线情况正确的是(
C
)。
A.
B.
C.
D.
答案：6. C
7. 每接入一个家用电器，家庭电路中数值变大的物理量是(
B
)。
A.总电阻
B.总电流
C.总电压
D.所有量均不变大
答案：7. B
8. 在装有“220 V 15 A”规格电能表的电路中，已接入40 W的电灯40盏、30 W的电灯20盏。在该电路中还可以再接入多少盏40 W的电灯？
答案：8. 27
解析：
电路允许的最大功率：$P_{ 总}=UI=220\, V × 15\, A=3300\, W$
已接入用电器的总功率：$P_{ 已}=40\, W × 40 + 30\, W × 20=1600\, W+600\, W=2200\, W$
剩余功率：$P_{ 剩}=P_{ 总}-P_{ 已}=3300\, W-2200\, W=1100\, W$
可再接入40 W电灯的数量：$n=\frac{P_{ 剩}}{40\, W}=\frac{1100}{40}=27.5$，取整数27盏。
27
