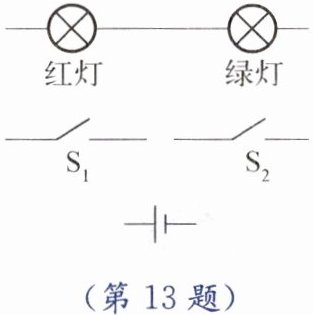

13. 如图所示,将图中的电路元件符号连接起来,组成符合下列要求的电路图(假设灯泡不会被烧坏)。
(1) 只闭合开关$S_1,$红、绿灯都亮。
(2) 只闭合开关$S_2,$红、绿灯都不亮。
(3) 开关$S_1$和$S_2$都闭合,红灯亮、绿灯不亮。
答案：如图所示
14. 根据如图(a)所示的电路图,将图(b)中的器材连接起来。
答案：如图所示

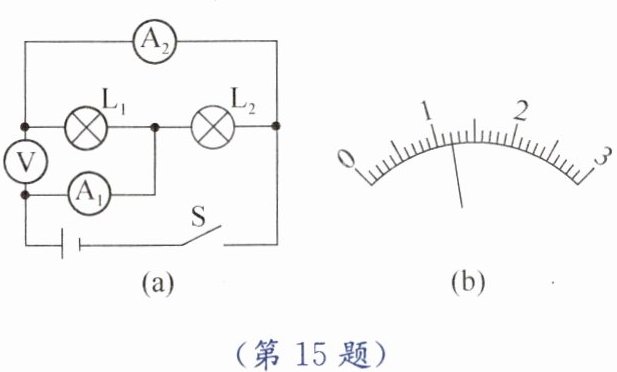

15. 如图(a)所示,开关S闭合后$,A_1、$$A_2、$V三只电表的指针均如图(b)所示,已知电压表V接入的是“-”“15”接线柱,请回答：
(1) 电源电压,以及灯$L_1、$$L_2$两端的电压分别为多少伏？
(2) 通过灯$L_1、$$L_2$的电流分别为多少安？(以上答案均需说明理由)
答案：
(1)6 V 6 V 6 V
(2)0.24 A 0.96 A
