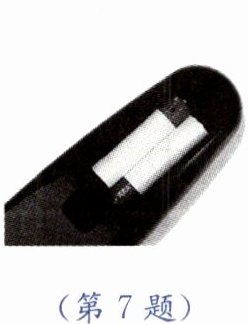

7. 如图所示,遥控器电池盒内的两节干电池
串
联,其正常工作电压为
3
V。
答案：串 3
8. 如图所示,图(a)中电压表的分度值为
0.1
V,读数为
2.3
V；若使用前出现如图(b)所示的情况,则原因是
使用前未机械调零
。
答案：0.1 2.3 使用前未机械调零
9. 在如图所示电路中,初始时开关全部处于断开状态,若要使$L_1、$$L_2$串联,应闭合开关
S₂
；若要使$L_1、$$L_2$并联,应闭合开关
S₁、S₃
；不能同时闭合开关
S₂
和
S₃
。
答案：
(1)S₂
(2)S₁、S₃
(3)S₂、S₃

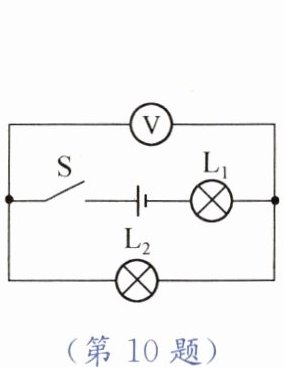

10. 如图所示,电源电压为3 V,闭合开关S后,两灯泡均发光,电压表的示数为1.4 V,此时灯泡$L_1$两端的电压是
1.6
V；一段时间后,两灯泡同时熄灭,电压表示数变大,导致这种电路故障的原因可能是
L₂断路
。
答案：1.6 L₂断路

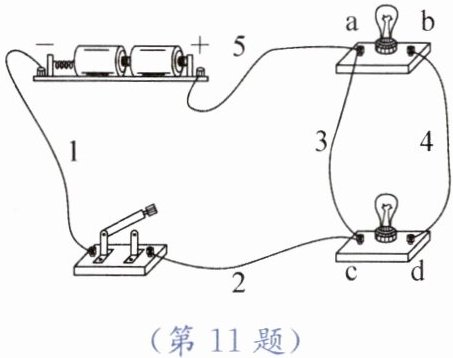

11. 如图所示,当开关闭合时会发生
短路
现象,若要使两灯泡串联,应去掉导线
3
；若要使两灯泡并联,应将导线2改接到
d
接线柱。
答案：短路 3 d

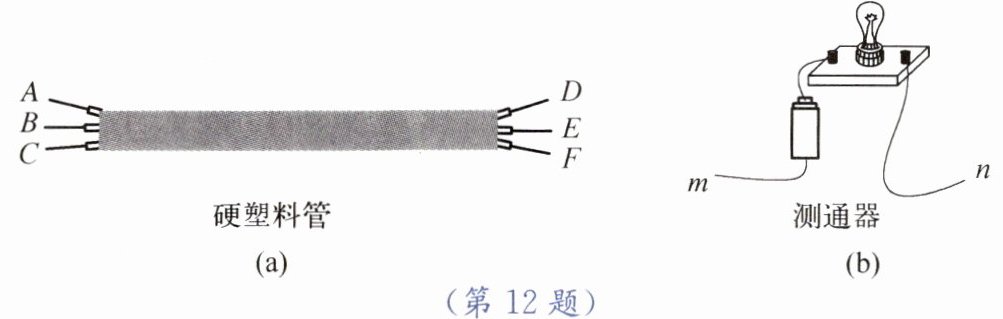

12. 在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,小明制作了一个如图所示的“测通器”,其操作过程如下：
(1) 连接A和B,将测通器的m端接在D上,当n端连接F时,灯泡发光；当n端连接E时,灯泡不发光。由此可以确定______
C、E
(填字母,下同)为同一导线的两端。
(2) 为了弄清另两根导线的两端,可连接A和C,测通器的一端必须与______
E
相连时,另一端只需接触一根导线就能将两根导线辨别出来。
答案：
(1)C、E
(2)E
