2025年同步练习江苏九年级物理上册苏科版第96页解析答案

1. 小刚家有电视机、空调、冰箱、洗衣机、照明灯等家用电器。关于它们的连接方式和正常工作时的电流,下列说法中错误的是(

)。
A.它们之间是并联连接的
B.冰箱工作时的电流约1 A
C.照明灯工作时的电流约0.15 A
D.柜式空调工作时的电流约1 A

答案：D

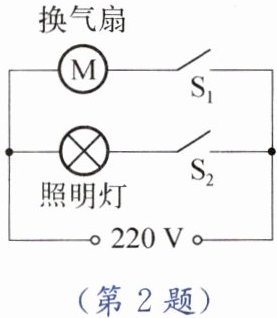

2. 小云家卫生间安装了换气扇和照明灯,换气扇和照明灯的电路连接如图所示,下列说法中正确的是(

)。

A.换气扇和照明灯不能同时工作
B.换气扇和照明灯只能同时工作
C.换气扇和照明灯工作时,通过它们的电流一定相等
D.换气扇和照明灯工作时,它们两端的电压一定相等

答案：D

解析：

由图可知，换气扇和照明灯并联，各自由开关$S_1$、$S_2$控制。
并联电路中各支路用电器独立工作、互不影响，所以换气扇和照明灯能单独工作，也能同时工作，A、B错误。
并联电路各支路两端电压相等，都等于电源电压$220\,V$，D正确。
由$I = \frac{U}{R}$，两电器电阻未知，通过它们的电流不一定相等，C错误。
D

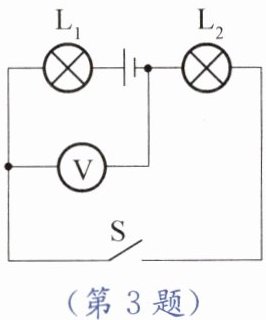

3. 如图所示,电源电压为6 V,开关闭合后,电压表示数为3.8 V,则(

)。

A.灯泡$L_1$两端的电压为3.8 V
B.灯泡$L_2$两端的电压为3.8 V
C.电源、灯泡$L_1$两端的电压之和为3.8 V
D.灯泡$L_2$两端的电压为2.2 V

答案：B

解析：

由电路图可知，两灯泡串联，电压表并联在$L_2$两端，测量$L_2$两端的电压。电源电压$U=6\,V$，电压表示数为$3.8\,V$，即$L_2$两端电压$U_2=3.8\,V$。串联电路中总电压等于各分电压之和，所以$L_1$两端电压$U_1=U - U_2=6\,V-3.8\,V=2.2\,V$。
B

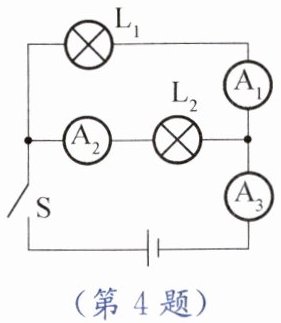

4. 如图所示,电流表Ⓐ的示数是0.2 A,电流表Ⓐ的示数是0.6 A,则电流表Ⓐ的示数是(

)。

A.0.2 A
B.0.4 A
C.0.6 A
D.0.8 A

答案：B

解析：

由图可知，两灯泡并联，电流表$A_1$测$L_1$支路电流，$I_1 = 0.2\ A$；电流表$A_2$测$L_2$支路电流，$I_2 = 0.6\ A$；电流表$A_3$测干路电流。
并联电路中干路电流等于各支路电流之和，所以$A_3$的示数$I = I_1 + I_2 = 0.2\ A + 0.6\ A = 0.8\ A$。
D

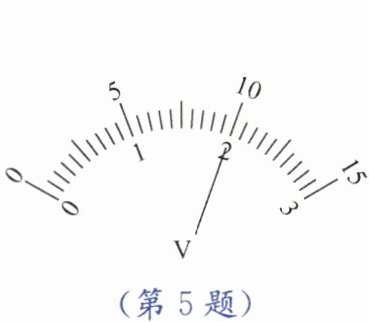

5. 小明按如图(a)所示的电路进行实验,当开关闭合后$,V_1$和$V_2$的指针位置完全一样,如图(b)所示,造成这一现象的原因可能是(

)。

A.灯泡$L_1$可能断路

$B.V_1$和$V_2$所选量程不同,同时灯泡$L_1$短路
C.灯泡$L_2$可能短路

$D.V_1$和$V_2$所选量程不同,同时电路各处完好

答案：D

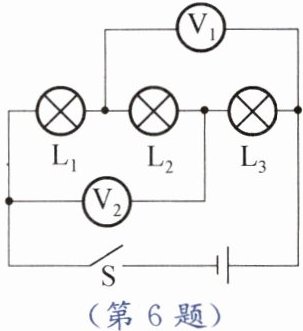

6. 如图所示的电路中,闭合开关,电压表$V_1$的示数为7.5 V,电压表$V_2$的示数为9 V,若电源电压为12 V,则$L_2$两端的电压为(

)。

A.4.5 V
B.5.5 V
C.3 V
D.2 V

答案：A

解析：

由电路图可知，$L_1$、$L_2$、$L_3$串联，电压表$V_1$测$L_1$和$L_2$两端的电压，电压表$V_2$测$L_2$和$L_3$两端的电压。
设$L_1$、$L_2$、$L_3$两端的电压分别为$U_1$、$U_2$、$U_3$，电源电压为$U$。
根据串联电路电压规律可得：
$U_1 + U_2 + U_3 = U = 12\,V$ ①
$U_1 + U_2 = U_{V1} = 7.5\,V$ ②
$U_2 + U_3 = U_{V2} = 9\,V$ ③
由②得：$U_1 = 7.5\,V - U_2$，代入①得：$7.5\,V - U_2 + U_2 + U_3 = 12\,V$，解得$U_3 = 12\,V - 7.5\,V = 4.5\,V$。
将$U_3 = 4.5\,V$代入③得：$U_2 + 4.5\,V = 9\,V$，解得$U_2 = 9\,V - 4.5\,V = 4.5\,V$。
A
