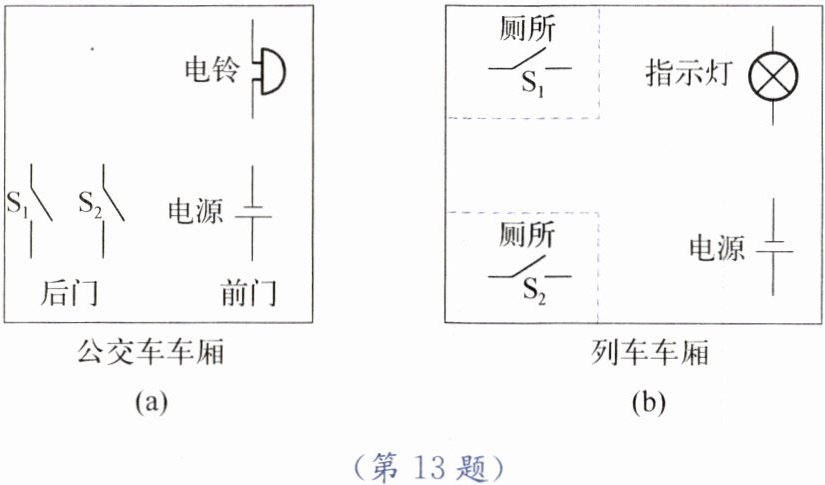

13. 去年暑假,小丽去外地旅游时发现下列两个现象:
(1)在公交车上,她发现后门的两侧扶手上各装有一个按钮(每个按钮都相当于一个开关),当要下车的乘客按下任何一个按钮,安装在驾驶台上的电铃都会发声,提醒司机有乘客需要下车,如图(a)所示。
(2)列车的车厢后面有两间厕所,只有当两间厕所的门都关上时(每扇门的插销都相当于一个开关),车厢中指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内都有人,如图(b)所示。请帮助小丽将图中各元件符号连接成符合要求的电路。
答案：如图所示
(1)小明是在探究水果电池电压与
水果种类
的关系。
(2)关于水果电池,你还想探究什么?
水果电池的电压与铜片和锌片间的距离是否有关
。请写出你的探究方案:
把铜片、锌片插入柠檬，铜片、锌片与电压表连接，记录下电压数值;改变铜片、锌片间的距离，重复上述实验
。
答案：
(1) 水果种类
(2) 水果电池的电压与铜片和锌片间的距离是否有关 把铜片、锌片插入柠檬，铜片、锌片与电压表连接，记录下电压数值;改变铜片、锌片间的距离，重复上述实验(答案合理即可)
