7. 某电路中连有两盏电灯,当开关闭合时,两灯均发光,若拧下其中一盏灯,另一盏灯就熄灭,则这两盏灯一定是
串
联;若拧下其中一盏灯,另一盏灯仍发光,则这两盏灯一定是
并
联。
答案：串 并
8. 当把电流表接在电路中进行试触时,发现指针偏向“0”刻度线的左侧,这是因为
电流表正负接线柱接反了
;若发现指针迅速偏转至最右侧刻度线之外,则可能的原因是
被测电流超过电流表所选量程
。
答案：电流表正负接线柱接反了 被测电流超过电流表所选量程

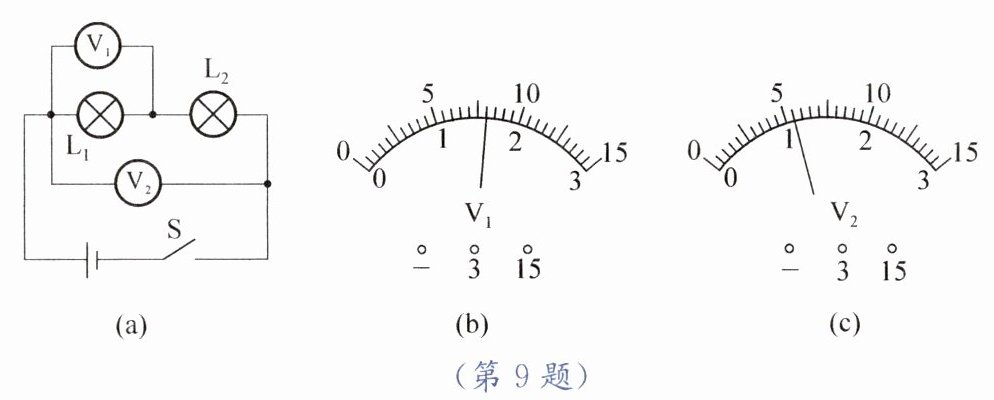

9. 如图(a)所示,用电压表测电压,但电压表的量程不明,闭合开关S,电压表$V_1、$$V_2$的指针位置如图(b)、(c)所示,则灯泡$L_1$两端的电压是
1.6
V,灯泡$L_2$两端的电压是
3.9
V。
答案：1.6 3.9
10. 如图所示,开关S、$S_1$闭合时,灯泡$L_1、$$L_2、$$L_3$的连接方式是
并联
,电流表$A_1$是测量
$L_1$和$L_2$
的电流$,A_1$和$A_2$的指针偏转角度相同,且电流表有两个量程,分别为0～0.6 A和0～3 A,此时通过$L_1、$$L_3$的电流之比为1∶8;随后将开关$S_1$断开,发现$A_2$的示数减小了0.2 A,那么开关S、$S_1$都闭合时,流过$L_2$的电流为
0.15
A。
答案：并联 L₁和L₂ 0.15
解析：
并联 $L_1$ 和 $L_2$ 0.15

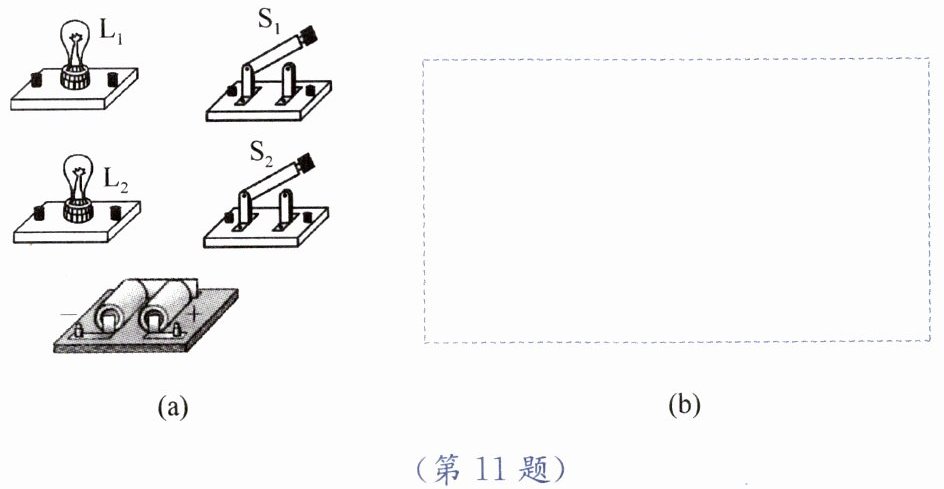

11. 请用图(a)中所给的器材设计一个电路,要求开关$S_1$控制灯泡$L_1,$开关$S_2$同时控制灯泡$L_1$和$L_2。$请在图(b)虚线框中画出电路图,并按电路图用笔画线代替导线连接实物图。
答案：如图所示

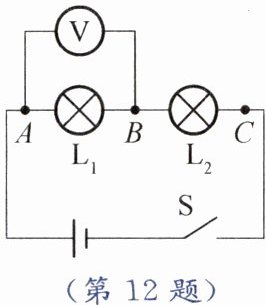

12. 小明和小华做探究串联电路电压特点的实验。
(1)如图所示,连接电路时至少需要
6
根导线;实验中,应选择规格
不同
的小灯泡。
(2)在测$L_1$两端的电压时,闭合开关,发现电压表示数为零,原因可能是
L₂断路或L₁短路
(填出一种即可)。
(3)小华保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量$L_2$两端电压。她能否测出$L_2$两端电压?答:
不能
,理由是
正负接线柱接反了
。

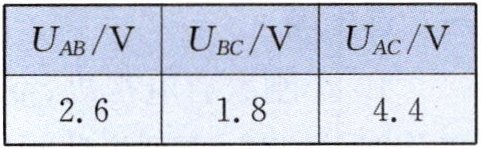

(4)小明分别测出AB、BC、AC间的电压并记录在右表中,分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价:
一次实验具有偶然性
,改进方法是
更换规格不同的灯泡进行多次实验
。
| U_AB/V | U_BC/V | U_AC/V |
| 2.6 | 1.8 | 4.4 |
答案：
(1) 6 不同
(2) L₂断路或L₁短路
(3) 不能 正负接线柱接反了
(4) 一次实验具有偶然性 更换规格不同的灯泡进行多次实验
