1. 下列用电器的连接中属于串联的是()。
A.节日里装饰房间用的小彩灯
B.家里的冰箱、电扇等用电器
C.马路上照明用的路灯
D.冰箱内的压缩机和照明灯

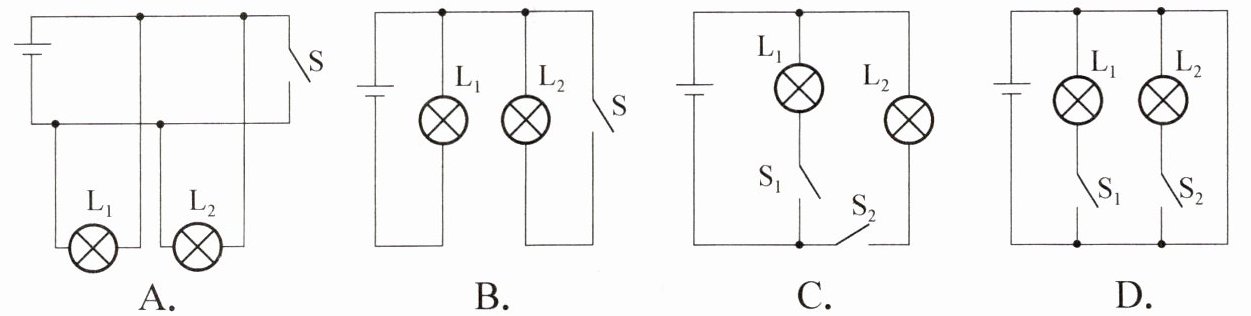

2. 下列电路图中连接正确的是()。

A.
B.
C.
D.

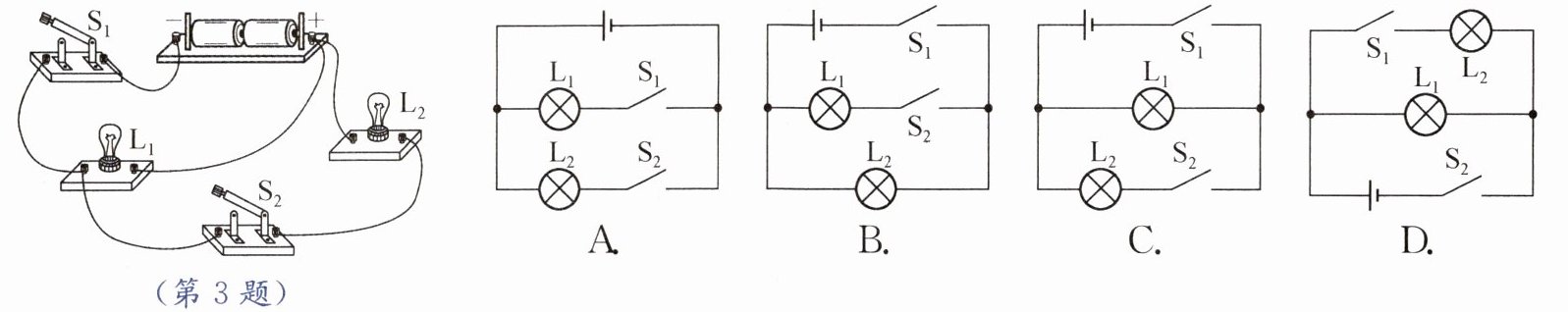

3. 小华连接了如图所示的电路,下列电路图中与原电路对应的是()。

A.
B.
C.
D.

4. 如图所示,小明将两个规格不同的灯泡连接起来,两个灯泡都亮了。下列说法中错误的是()。

A.两个灯泡是串联的
B.电路中有两条电流路径
C.若其中一个灯泡的灯丝烧断,则另一个灯泡也不亮
D.此电路中缺少电路元件,并不是一个正确的电路连接方式

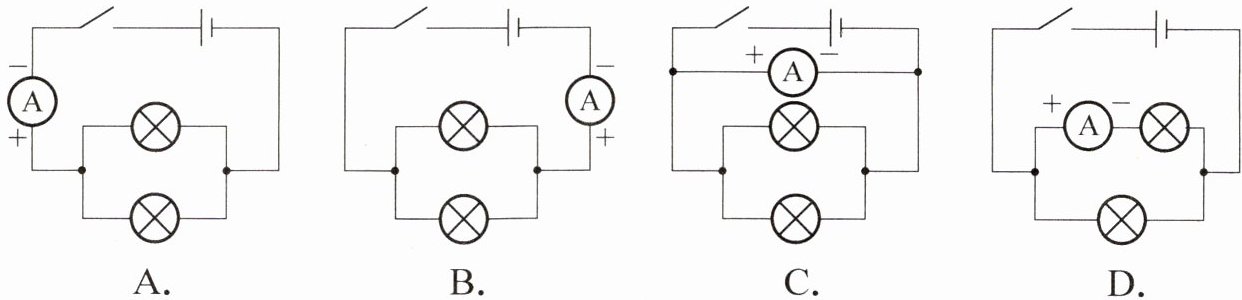

5. 若要用电流表测量干路中的电流,则下列电路图中正确的是()。

A.
B.
C.
D.

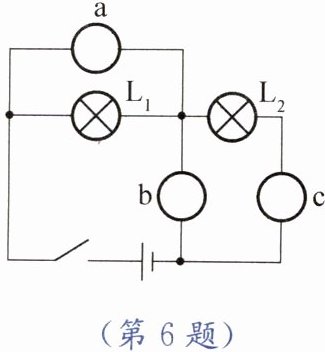

6. 如图所示,灯泡$L_1、$$L_2$均正常发光,电流表、电压表可以连接在电路中的“○”处测量电路中的电流、电压,下列说法中正确的是()。

A.a为电流表,b为电压表,c为电流表
B.a为电压表,b为电压表,c为电流表
C.a为电流表,b为电流表,c为电压表
D.a为电流表,b为电流表,c为电流表
