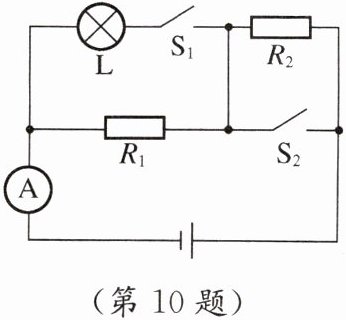

10. 如图所示的电路中,灯泡L上标有“6V 1A”字样,$R_{2}= 3Ω$。当开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为1.2A,此时小灯泡L正常发光。求：
(1) 电源电压U。
(2) 电阻$R_{1}$的阻值。
(3) 当开关$S_{1}$、$S_{2}$都断开时,电流表的示数。(保留两位小数)
答案：(1) 解：当开关$S_{1}$、$S_{2}$都闭合时，灯泡L与电阻$R_{1}$并联，电流表测干路电流。
因小灯泡L正常发光，所以电源电压$U=U_{L额}=6V$。
(2) 解：灯泡L正常发光时的电流$I_{L}=I_{L额}=1A$，干路电流$I=1.2A$。
通过$R_{1}$的电流$I_{1}=I - I_{L}=1.2A - 1A=0.2A$。
由$I=\frac{U}{R}$得，$R_{1}=\frac{U}{I_{1}}=\frac{6V}{0.2A}=30Ω$。
(3) 解：当开关$S_{1}$、$S_{2}$都断开时，$R_{1}$与$R_{2}$串联，电流表测电路电流。
电路总电阻$R=R_{1}+R_{2}=30Ω + 3Ω=33Ω$。
电流表示数$I'=\frac{U}{R}=\frac{6V}{33Ω}\approx0.18A$。
答案：(1) 6V；(2) 30Ω；(3) 0.18A。
