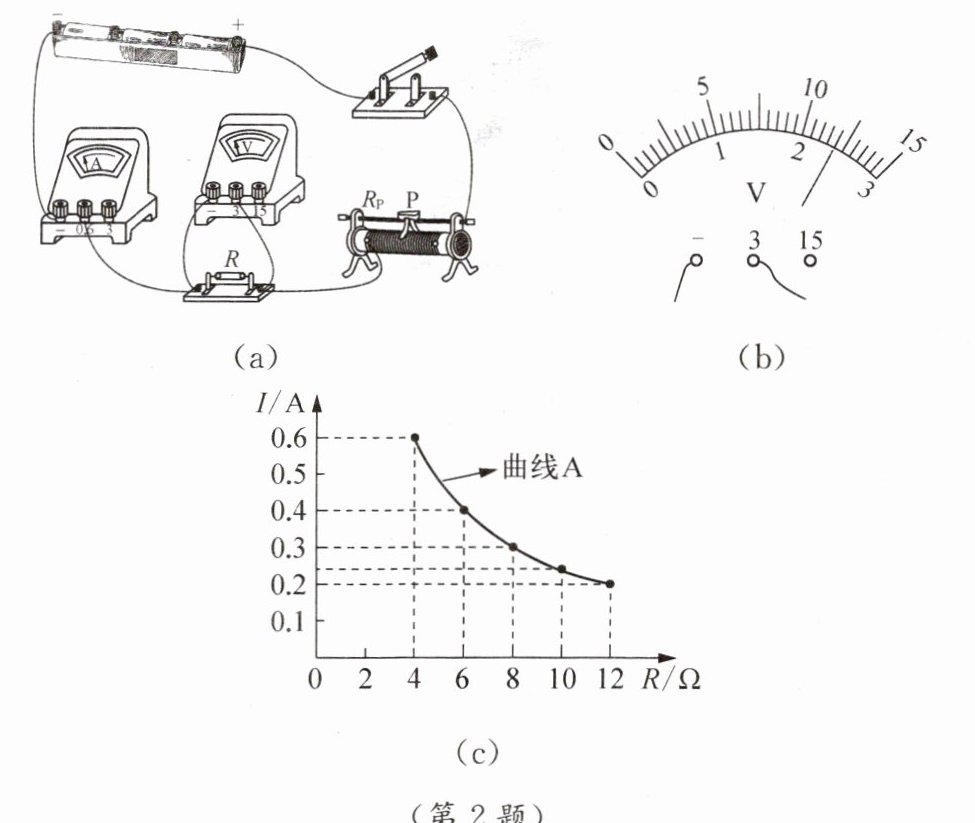

2. 用图(a)所示的电路探究电流与电阻的关系。电源电压为4.5V并保持不变,滑动变阻器规格为“20Ω 1A”,有4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻各一个。
(1) 连接电路时,开关应该
断开
。
(2) 先接入12Ω的定值电阻,闭合开关,移动滑动变阻器的滑片P至合适位置,电压表的示数如图(b)所示,示数为
2.4
V,记下电流表的示数。断开开关,将12Ω的电阻换成10Ω后,闭合开关,移动变阻器的滑片P,使
电压
表的示数与前一次相同,记录相关数据。
(3) 依次改变电阻R的阻值,共测得五组实验数据。根据实验数据,在图(c)的坐标系中描绘出I-R图像为曲线A。
① 由图像可得出的结论：
当电压一定时，通过导体的电流与导体的电阻成反比
；
② 根据上面所测的五组实验数据,把每次实验时记录的电流值和对应变阻器Rₚ的阻值在图(c)坐标系中描成点,将这些点绘成曲线B,发现曲线B与曲线A
无交点
。
