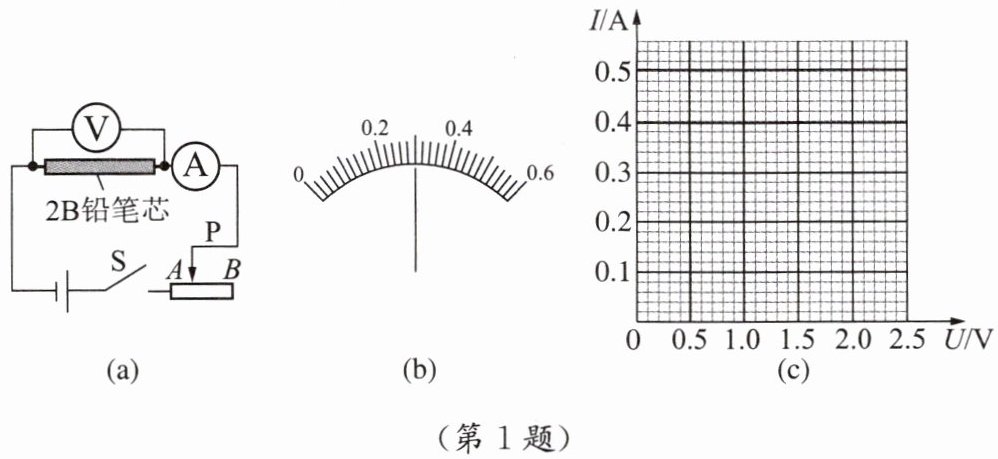

1. 某同学想探究通过铅笔芯的电流与其两端电压的关系,设计了图(a)所示的电路。选用的器材有：阻值约为4Ω的2B铅笔芯一根,由两节干电池组成的电池组,量程为0~0.6A的电流表,量程为0~3V的电压表,滑动变阻器(10Ω 2A),开关,导线等。
(1) 该同学根据电路图连接好电路。在闭合开关前,应将滑动变阻器的滑片P移到______(A/B)端。
(2) 闭合开关后,两电表的指针都发生了偏转,但无论怎样移动滑片,两电表的示数均保持不变且在量程范围内。产生错误的原因是______。
(3) 纠正错误后,该同学移动滑动变阻器的滑片,将获得的几组数据记录在下表中。当采集第三组数据时,电流表指针的偏转情况如图(b)所示,此时电流表的示数为______A。
|实验序数|①|②|③|④|⑤|
|U/V|0.40|0.80|1.20|1.60|2.00|
|I/A|0.10|0.18|______|0.38|0.48|
(4) 该同学采集多组实验数据的目的是______。
(5) 请根据表格中的五组数据在图(c)的坐标纸上画出铅笔芯的I-U图像。
(6) 由画出的图像可知,通过铅笔芯的电流与其两端电压的关系为______。
答案：【解析】：
本题主要考查了探究电流与电压关系的实验，涉及滑动变阻器的使用、电路故障分析、电流表读数、实验目的以及图像绘制和关系分析等知识点。
（1）在闭合开关前，为保护电路，应将滑动变阻器的滑片移到阻值最大处，由图可知，应将滑片移到B端。
（2）闭合开关后，两电表的指针都发生了偏转，说明电路是通路，但无论怎样移动滑片，两电表的示数均保持不变，说明滑动变阻器不起作用，产生错误的原因是滑动变阻器同时接了上面两个接线柱或下面两个接线柱，导致其接入电路的电阻为定值或几乎为零。
（3）由图（b）可知，电流表的量程为0 - 0.6A，分度值为0.02A，其示数为0.30A。
（4）该同学采集多组实验数据的目的是多次测量寻找普遍规律，避免实验结论的偶然性。
（5）根据表格中的数据，在坐标纸上描点，然后用平滑的曲线连接起来，得到铅笔芯的I - U图像。
（6）由画出的图像可知，图像是一条过原点的直线，说明通过铅笔芯的电流与其两端电压成正比关系。
【答案】：
(1)B；
(2)滑动变阻器同时接了上面两个接线柱（或滑动变阻器同时接了下面两个接线柱 ）；
(3)0.30；
(4)多次测量寻找普遍规律；
(5)
(6)通过铅笔芯的电流与其两端电压成正比。
