9. 小明在做用滑动变阻器改变电路中的电流的实验,请回答下列问题。

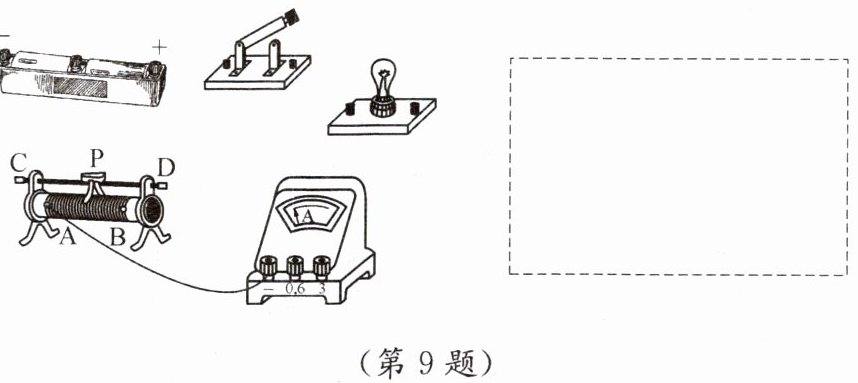

(1)将图中的实物连接成电路(电路中电流小于0.6A),并在右边的虚线框内画出电路图。
(2)当电路中接入变阻器后,在闭合开关前,滑片P移至最______(左端/右端)。闭合开关,发现灯泡不亮,接下来,以下做法最合理的是______。
A. 观察电流表示数是否为零,判断电路是否断路
B. 断开开关,更换灯泡,重新做实验
C. 断开开关,增加电池的个数,重新做实验
D. 断开开关,拆掉导线,重新连接电路
(3)实验中,当滑片P向左移动,变阻器连入电路的电阻变______,电流表示数变______,灯泡变______(亮/暗)。
答案：【解析】：
(1) 这道题考查的是实物电路的连接和电路图的绘制，同时涉及滑动变阻器的使用。需要将滑动变阻器与灯泡、电流表、电源等串联连接，并确保电流不超过
0.6A。根据实物图，电流从正极出发，经滑动变阻器、灯泡、电流表回负极，由于电流小于
0.6A，电流表选用小量程。
(2) 本小题考查滑动变阻器在闭合开关前的使用方法，为保护电路，闭合开关前，滑片应移至最大阻值处，由图可知，应移至最右端。闭合开关后，灯泡不亮，最合理的做法是先观察电流表示数，判断电路是否断路，若电流表有示数，说明电路是通路，可能是灯泡短路或灯丝断了等，若电流表无示数，说明电路断路，再采取相应的措施。
(3) 本小题考查滑动变阻器的工作原理以及欧姆定律的应用。当滑片
P向左移动时，滑动变阻器接入电路的电阻丝长度变短，电阻变小，根据欧姆定律，电路中的电流变大，灯泡的实际功率变大，所以灯泡变亮。
【答案】：

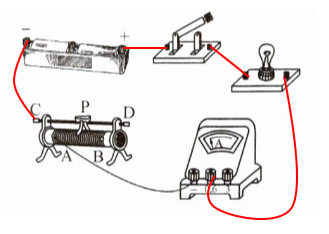

(1) 实物连接：
电路图：
(2) 右端；A
(3) 小；大；亮
