5. 某电路中有两个灯泡,因无法看到它们的连接关系,于是小明用测量电压的方法进行判断。他用电压表分别测量两个灯泡两端的电压,结果分别为2.5 V和2.8 V,(
A
)。
A.两盏灯一定串联
B.两盏灯一定并联
C.两盏灯可能串联,也可能并联
D.由此仍不能确定它们的连接关系
答案：【解析】：
本题主要考查串联电路和并联电路的电压特点。
在串联电路中，如果两个灯泡的规格相同，则它们两端的电压相等；如果规格不同，则它们两端的电压不相等。而在并联电路中，各支路两端的电压都相等。
现在，我们知道两个灯泡两端的电压分别为$2.5V$和$2.8V$，这两个电压值是不相等的。
如果两灯串联，由于电压不等，说明两灯泡的规格一定不同，这种情况是可能的。
如果两灯并联，由于并联电路中各支路电压相等，所以测量的结果不应该出现两个不同的电压值。
因此，我们可以确定，这两个灯泡一定是串联的。A选项正确，B、C、D选项错误。
【答案】：
A

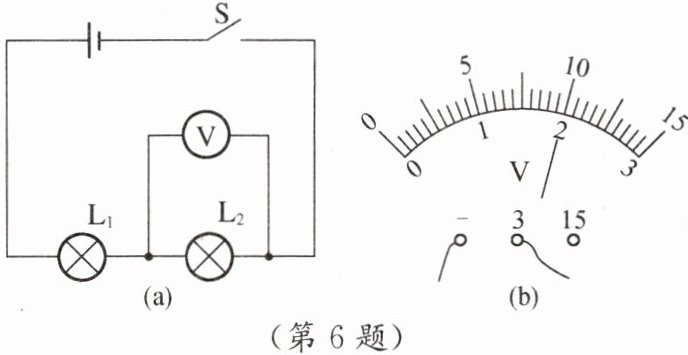

6. 如图所示的电路中,电源电压是3 V,电压表测量的是灯泡
$L_2$
两端的电压。若电压表的示数如图(b)所示,则灯泡$L_1$两端的电压为
1
V。
答案：解：由电路图（a）可知，灯泡$L_1$与$L_2$串联，电压表并联在$L_2$两端，故测量的是灯泡$L_2$两端的电压。
由图（b）可知，电压表量程为$0 - 3V$，分度值为$0.1V$，示数为$2V$，即$U_2 = 2V$。
因为串联电路总电压等于各部分电压之和，电源电压$U = 3V$，所以$L_1$两端的电压$U_1=U - U_2=3V - 2V = 1V$。
$L_2$；1

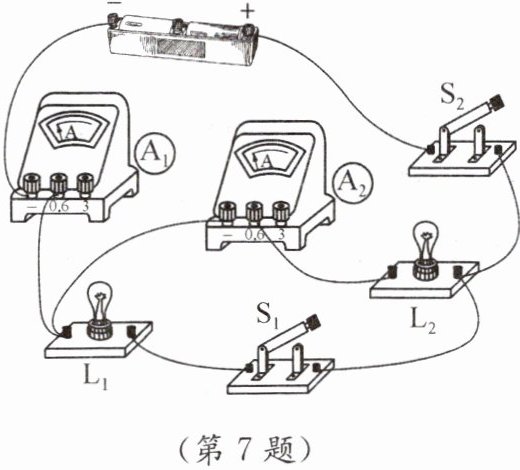

7. 如图所示,当开关$S_1、$$S_2$闭合时,灯泡$L_1、$$L_2$同时发光,此时电流表$Ⓐ_2$测量通过灯泡
$L_2$
的电流。$L_1$发光一段时间后突然熄灭$,L_2$仍然发光,此时电流表$Ⓐ_1$的示数与$L_1$熄灭前相比
变小
(变大/变小/不变)。
答案：解：当开关$S_1$、$S_2$闭合时，电流从电源正极出发，分为两条支路，一条经过$L_2$、$A_2$、$S_2$，另一条经过$L_1$、$S_1$，然后两条支路汇合经过$A_1$回到电源负极，所以$L_1$、$L_2$并联，$A_2$与$L_2$串联，测量通过$L_2$的电流。
$L_1$熄灭前，$A_1$测量干路电流，示数为通过$L_1$和$L_2$的电流之和；$L_1$熄灭后，电路为$L_2$的简单电路，$A_1$测量通过$L_2$的电流，因为并联电路各支路互不影响，$L_2$两端电压不变，电阻不变，通过$L_2$的电流不变，所以$A_1$示数变小。
$L_2$；变小
