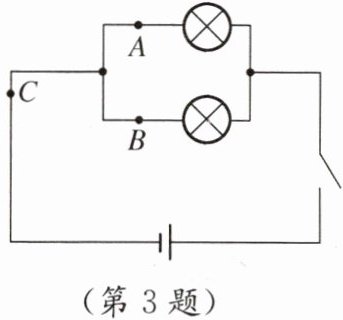

3. 为了探究并联电路中干路电流与支路电流之间的关系,小明根据图示的电路图连接实验电路,分别测出A、B、C三处的电流,结果是Iₐ= 0.24 A、Iᵦ= 0.24 A、Ic= 0.48 A。于是,他得出两点结论：① 干路电流等于支路电流之和；② 干路电流是其中某一支路电流的两倍。
(1)从实验器材分析,小明得出结论②的原因是什么？
(2)怎样做可以否定结论②？
答案：
(1)选用的两支路灯泡规格相同（或电阻相等）。
(2)换用不同规格的灯泡进行多次实验。

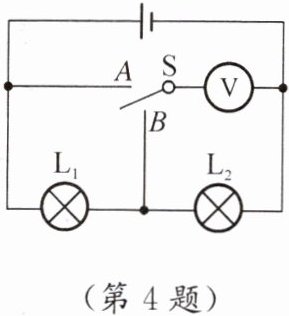

4. 如图所示,当开关S接到A处时,电压表示数为9 V；当开关接到B处时,电压表示数为4 V。由此可知,电源电压U= ______V,灯泡$L_2$两端的电压$U_2= ______V,$灯泡$L_1$两端的电压$U_1= ______V。$
9
4
5
答案：【解析】：
本题可根据串联电路的电压特点来求解电源电压以及各灯泡两端的电压。
1. 分析开关$S$接到$A$处时的电路情况：
当开关$S$接到$A$处时，电压表并联在电源两端，此时电压表测量的是电源电压，已知此时电压表示数为$9V$，所以电源电压$U = 9V$。
2. 分析开关$S$接到$B$处时的电路情况：
当开关$S$接到$B$处时，电压表并联在灯泡$L_2$两端，此时电压表测量的是灯泡$L_2$两端的电压，已知此时电压表示数为$4V$，所以灯泡$L_2$两端的电压$U_2 = 4V$。
3. 计算灯泡$L_1$两端的电压$U_1$：
由图可知，灯泡$L_1$与$L_2$串联，根据串联电路的电压特点：串联电路中总电压等于各部分电路两端电压之和，即$U = U_1 + U_2$。
已知$U = 9V$，$U_2 = 4V$，将其代入上式可得$U_1 = U - U_2 = 9V - 4V = 5V$。
【答案】：
$9$；$4$；$5$
