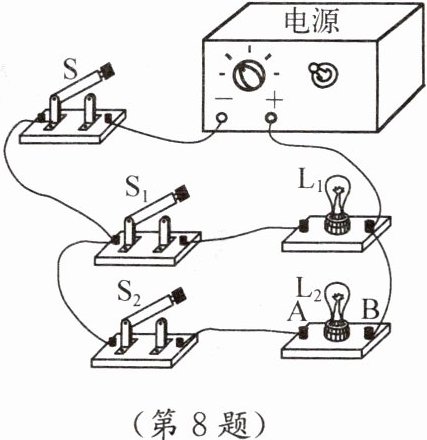

8. 用如图所示的电路探究并联电路的特点,闭合所有开关,灯泡$L_1$发光,灯泡$L_2$不发光。对于发生的现象有如下三种猜想:
猜想1:干路上某根导线断路;
猜想2:灯泡$L_2$的灯丝断路;
猜想3:灯泡$L_2$支路上的某根导线断路。

(1)根据
灯泡L₁发光
现象,可以判断猜想1是错误的。
(2)若灯泡$L_2$不发光的原因是由猜想2或猜想3引起的,用以下两种方法可以验证。
方法1:不添加器材且不拆除导线。具体操作:
断开开关S₁,观察L₂是否发光

方法2:在干路上串联一个灯泡防止短路,再用一根导线接在$L_2$的A、B两端,闭合所有开关,若观察到
L₁不发光
,则猜想
2
(填数字)正确。
答案:(1)灯泡L₁发光
(2)方法1:断开开关S₁,观察L₂是否发光
方法2:L₁不发光;2
