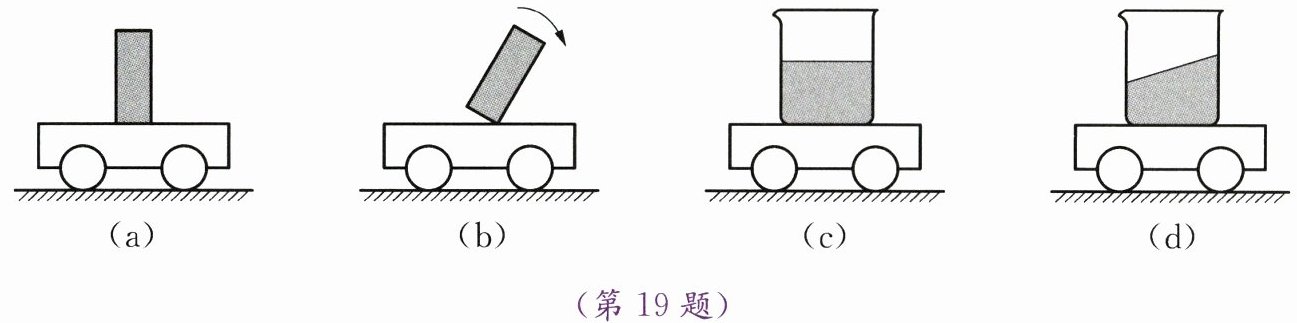

19. 如图所示,(a)、(b)、(c)、(d)四幅图中,木块和盛有水的烧杯放在小车上沿水平方向一起向右运动,图
(b)(d)
(选填图的序号)中小车运动状态一定发生了变化,小车在
减速
(选填“加速”或“减速”)。
答案：19. (b)(d) 减速

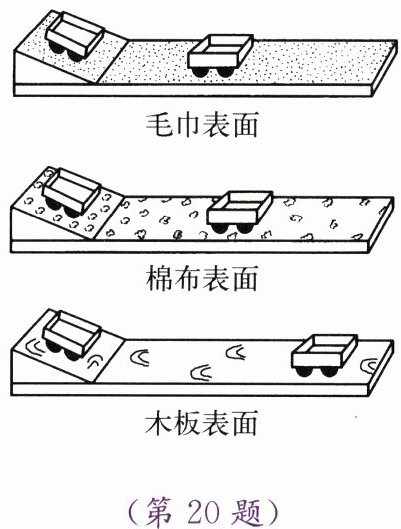

20. 小明用如图所示的实验装置探究运动和力的关系。
(1) 比较图中小车在不同表面滑行的最大距离,可以得出:在小车初速度相同的条件下,水平面越光滑,小车受到的摩擦力越
小
,小车运动得越
远
。
(2) 小明根据上述实验推理得出以下结论:运动的小车不受阻力时,它将处于静止或匀速直线运动状态。他的推论
不正确
(选填“正确”或“不正确”),这样判断的理由是
本实验只能推理得到运动的小车不受阻力时将处于匀速直线运动状态
。
(3) 牛顿第一定律告诉我们,物体的运动
不需要
(选填“需要”或“不需要”)力来维持,一切物体都有保持
静止或匀速直线运动状态
的性质。
答案：20. (1) 小 远 (2) 不正确 本实验只能推理得到运动的小车不受阻力时将处于匀速直线运动状态 (3) 不需要 静止或匀速直线运动状态

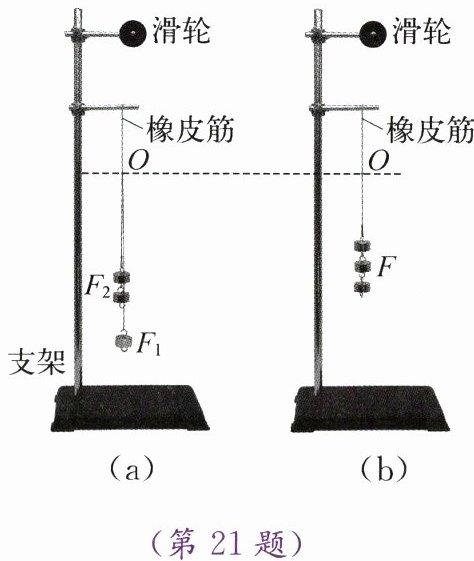

21. 如图所示是小明在探究同一直线上的两个力的合成实验中出现的情景,请根据该情景回答下列各题:
(1) 从图中可以看出:力 F 的作用效果和力
F₁ 与 F₂
的共同作用效果相比较是
相同
(选填“相同”或“不同”)的,所以力 F 可以说是它们的合力。
(2) 由图可知,小明是在探究同一直线上、方向
相同
(选填“相同”或“相反”)的两个力的合力与这两个力的大小关系。
(3) 下列实验中所采用的科学方法与上述实验相同的是
D
(选填序号)。
A. 引入光线用来描述光的传播路径和方向
B. 用敲响的音叉接触水面,看是否溅起水花,以此来判断音叉是否有振动
C. 牛顿在伽利略等人研究成果的基础上得到牛顿第一定律
D. 研究平面镜成像时,为了比较像与物的大小,选用两支相同的蜡烛
答案：21. (1) F₁ 与 F₂ 相同 (2) 相同 (3) D
解析：
(1) $F_1$ 与 $F_2$；相同
(2) 相同
(3) D
