13. 如图所示,汽车上配有安全带和头枕,司机和乘客都必须系好安全带。当向前行驶的汽车分别出现突然加速、紧急刹车两种状况时,对司机起主要保护作用的分别是 (
D
)
A.头枕、头枕
B.安全带、安全带
C.安全带、头枕
D.头枕、安全带
答案：13. D
14. 关于足球比赛中涉及的物理知识,下列分析中正确的是 (
C
)
A.踢出去的足球能在空中继续运动,是因为足球受到惯性作用
B.运动员用脚踢球,球飞出去了,说明力是使物体运动的原因
C.足球在空中飞行的过程中运动状态一定发生改变
D.空中飞行的足球,若它所受的力全部消失,则它一定沿水平方向做匀速直线运动
答案：14. C
15. 如图(a)所示,汽车在水平路面上向右匀速直线行驶,汽车内连杆对电视机的施力示意图应为 (
A
)
答案：15. A
解析：
解：汽车在水平路面上向右匀速直线行驶，电视机与汽车相对静止，处于平衡状态。电视机受到竖直向下的重力和连杆对它竖直向上的拉力，这两个力是一对平衡力，大小相等、方向相反、作用在同一直线上。因此，连杆对电视机的施力方向竖直向上，作用点在电视机上。
A

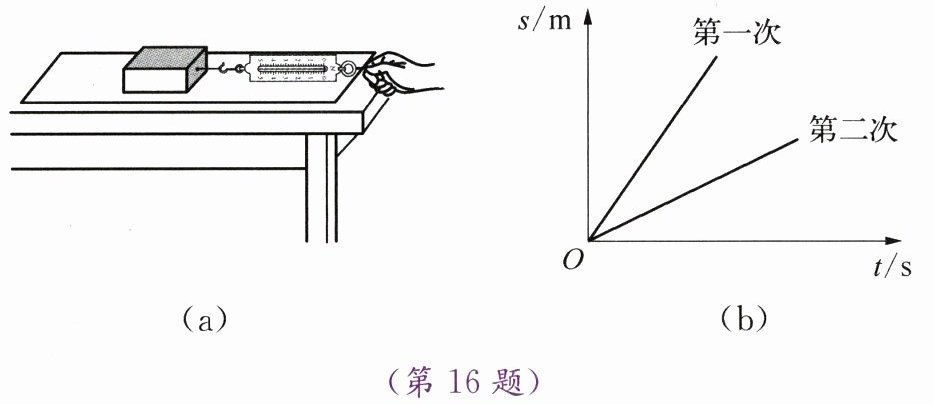

16. 如图(a)所示,小明用弹簧测力计拉木块,使它沿水平木板匀速滑动,图(b)是他两次拉动同一木块得到的距离随时间变化的图像。下列说法中正确的是 (
D
)
A.第一次所用的拉力大于第二次所用的拉力
B.第一次弹簧测力计的示数大于第二次弹簧测力计的示数
C.第二次拉动时,尽管速度变小了,但物体所受惯性力的大小并没有发生变化
D.两次拉力大小相等
答案：16. D
解析：
解：木块两次均做匀速直线运动，处于平衡状态，拉力等于摩擦力。同一木块在同一水平木板上运动，压力和接触面粗糙程度不变，摩擦力不变，故两次拉力大小相等。D正确。
答案：D
三、解答题(第 17~18 题每题 2 分,第 19~20 题每空各 2 分,共 28 分)

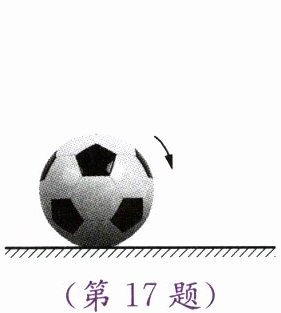

17. 如图所示,一个足球正在足球场上滚动,请画出足球所受力的示意图。
答案：17. 见图

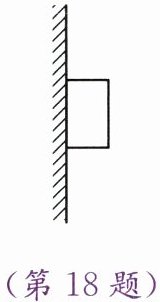

18. 如图所示,在竖直悬挂的具有磁性的黑板上,吸着一个重 4 N 的小铁块,小铁块静止不动。若磁性黑板和铁块之间的吸引力是 10 N,请画出铁块在竖直方向上所受力的示意图。
答案：18. 图略。提示:在竖直方向上,铁块受到向下的重力和向上的摩擦力的作用,大小均为 4N
解析：
（示意图略）铁块在竖直方向受竖直向下的重力 $ G=4\,\mathrm{N} $ 和竖直向上的摩擦力 $ f=4\,\mathrm{N} $。
