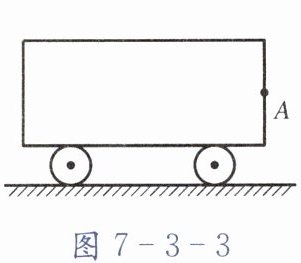

10. 如图7-3-3所示，重$ 30\ \mathrm{N} $的小车，受到一个大小为$ 50\ \mathrm{N} $的拉力。这个拉力作用于$ A $点且与水平面成$ 30^{\circ} $角斜向右上方。画出小车受到的拉力和重力的示意图。
答案：① 拉力示意图：
从 $ A $ 点画一条与水平面成 $ 30° $ 角斜向右上方、长度适中的箭头，标出 $ F = 50\ \mathrm{N} $。
② 重力示意图：
从小车的重心（通常位于几何中心）向下画一条垂直于水平面的箭头，标出 $ G = 30\ \mathrm{N} $。
11. 如图7-3-4所示，重$ 10\ \mathrm{N} $的物体$ A $沿斜面匀速上滑。画出物体$ A $所受重力的示意图。
答案：①确定重力作用点：在物体$A$的几何中心（重心）上竖直（与水平面垂直）向下画一条带箭头的线段；
②标记符号及大小：在箭头附近标注$G = 10\ \mathrm{N}$。
12. 在制作橡皮筋测力计的活动中，同学们发现：在一定的范围内，橡皮筋受到的拉力越大，橡皮筋的长度越长。根据这一现象，小明和小华提出如图7-3-5所示的猜想。谁的猜想正确呢？他们决定一起通过实验来验证。
(1) 要完成实验，除了需要一根橡皮筋、若干个相同的钩码、铁架台和细线，还需要的器材是
刻度尺
。
(2) 小明和小华的实验记录数据如下表所示。
① 没有挂钩码时，橡皮筋的长度$ L_{0}=\_\_\_\_\_\_\mathrm{cm}$。
② 请将表格中第三行的数据补充完整。
③ 要判断小明的猜想是否正确，应对表格中第
一、二
两行数据进行分析比较。
④ 分析表格中的数据，可知该实验能初步验证
小华
的猜想正确。写出你判断的依据：
拉力增加几倍,橡皮筋伸长的长度也增加几倍
。
答案：12. (1) 刻度尺 (2) ① $4.5$ ② $1.8$ ③ 一、二 ④ 小华 拉力增加几倍,橡皮筋伸长的长度也增加几倍
