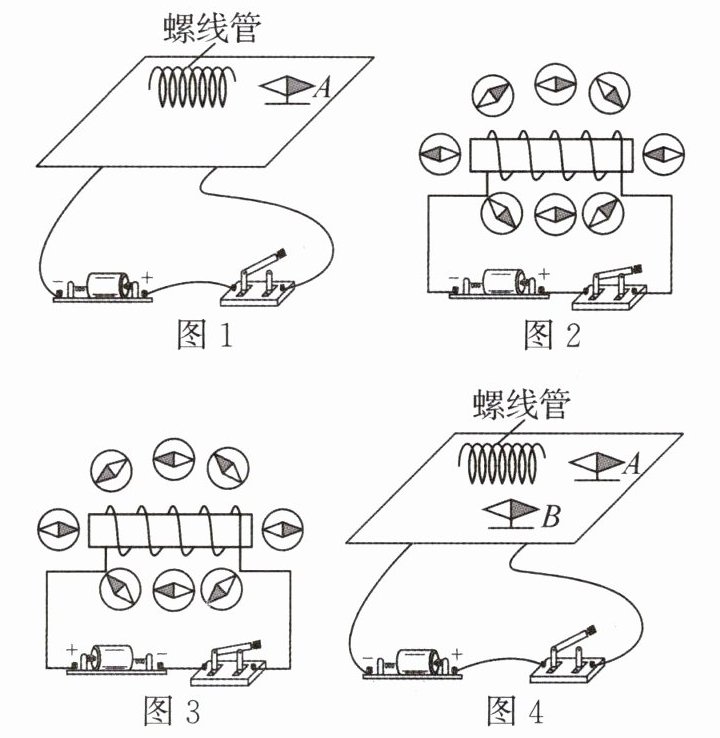

12. 如图是小沈和同学探究“通电螺线管外部磁场特点”的实验.
(1) 接通图1所示的电路,将小磁针放在螺线管周围的不同位置,记录通电螺线管周围各点的磁场方向.实验现象如图2所示.(小磁针灰色一端为小磁针的N极)
(2) 把电池的正负极对调,再重复上述步骤.实验现象如图3所示.
(3) 由此可知:
① 通电螺线管外部的磁场分布与
条形
磁体的磁场分布相似.
② 通电螺线管外部的磁场方向与
电流
方向有关.
(4) 下列研究问题的方法与本实验所用方法相同的是
C
.
A. 用光线来描述光的传播路径
B. 用水压类比电压
C. 用灯泡亮暗反映电流做功快慢
(5) 小沈之所以用小磁针代替铁屑探究通电螺线管外部磁场特点,原因是
小磁针可以显示磁场方向
(写出一条即可).
(6) 实验后,进行交流评价.有同学提出他在螺线管外部A、B两处放置小磁针,如图4所示,闭合开关,发现A处小磁针发生偏转,而B处小磁针不偏转.关于出现该现象的原因,有同学指出是因为中间磁场太弱.除此之外,你认为还有什么原因使B处小磁针不偏转:
B 处磁场方向与地磁场方向相同
.
(7) 另一同学提出:在学完通电直导线周围的磁场后,她把通电台灯(60W)的导线与小磁针平行放置,结果发现小磁针也未发生偏转.同学们对此有两种不同的观点:
A. 台灯线内有两根导线,且电流方向相反,产生的磁性相互抵消;
B. 台灯线内电流太小,产生的磁场太弱,不足以让小磁针偏转.
带着疑问,老师让同学们用两节干电池(3V)和一段电阻丝(15Ω)重新做这个实验,结果发现小磁针偏转了.由此说明:
B
(选填“A”或“B”)观点是错误的.
]
