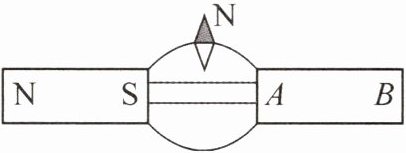

8. 如图所示是两个磁体相邻磁极间的磁感线分布(图中未标明磁感线方向)，右边磁体的A端为
N
(选填“N”或“S”)极.将一个可以自由转动的小磁针按如图方式放置，小磁针的N极将沿
逆时针
(选填“顺时针”或“逆时针”)方向转动.
答案：8.N 逆时针
9. 如图所示是某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知：若在b点放置一个可自由转动的小磁针，则小磁针静止时，其S极指向图中的
P
(选填“P”或“Q”)处；同一小磁针在a点所受磁场力
小于
(选填“大于”“小于”或“等于”)在b点所受磁场力；同一条磁感线上a、b两点的磁场方向
不相同
(选填“相同”或“不相同”).
答案：9.P 小于 不相同 解析：小磁针静止在b点时，其N极指向与该点磁感线的切线方向一致，故N极指向Q处，则S极指向P处；从图中可以看出a点的磁感线比b点的磁感线稀疏，所以a点的磁场比b点的磁场弱，则同一小磁针在a点所受磁场力小于在b点所受磁场力；磁感线上某点的磁场方向为该点的切线方向，由于a、b两点的切线方向不同，因此同一条磁感线上a、b两点的磁场方向不相同.
10. 如图所示，地球是一个天然的大磁体，类似条形磁体，请在图中括号处标出地磁场的磁极，并用箭头标出P点的磁感线方向.
答案：10.如图所示
11. 通过实验
探究磁体周围的磁场特点.

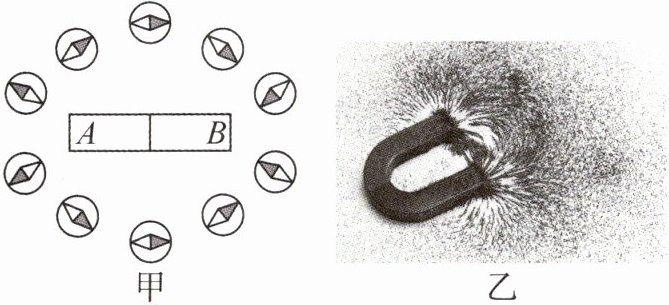

(1)在条形磁体四周放置的小磁针静止时指向如图甲所示，图中小磁针灰色的一端为N极.由此可以判断出条形磁体的B端是
S
(选填“N”或“S”)极.
(2)小美用铁屑探究磁体周围的磁场如图乙所示.
① 在蹄形磁体上面放一块透明有机玻璃板，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，可以看到小铁屑有规则地排列起来.这是因为撒在磁体周围的每个小铁屑都被
磁化
，磁场的分布情况也被形象地显示出来.
② 再在玻璃板上放一些小磁针，记录这些小磁针静止时N极的指向.
③ 人们仿照铁屑在磁场中排列的情况和小磁针N极的指向，画出一些带箭头的曲线形象地描述磁场，物理学中把这样的曲线叫作
磁感线
，并且在磁体外部这些曲线都是从
N
极出发的.
(3)小阳利用图乙情景构建一个物理模型如图丙所示.A点的磁场强度
小于
(选填“大于”“等于”或“小于”)B点的磁场强度.
]
答案：11.(1)S (2)①磁化 ③磁感线 N (3)小于解析：(1)由图甲知，左侧的小磁针静止时S极都指向A端，因同名磁极相互排斥、异名磁极相互吸引，所以条形磁体的A端为N极、B端为S极.(2)①轻敲玻璃板的目的是减小摩擦力对铁屑的影响，铁屑在磁场中会被磁体磁化，相当于一个个小磁针，从而在磁场中有序地排列起来.③人们仿照铁屑在磁场中排列的情况和小磁针N极的指向，画出一些带箭头的曲线形象地描述磁场，物理学中把这样的曲线叫作磁感线，在磁体的外部，磁感线是从N极出发回到S极的.(3)由图丙可知，B处的磁感线比A处的磁感线密集一些，所以A点的磁场强度小于B点的磁场强度.
解析：
11.(1)S
(2)①磁化
③磁感线；N
(3)小于
