7. 按要求作图。
(1) 如图甲，冰壶在水平面上减速滑行，请在$O$点画出冰壶受到的摩擦力$f$的示意图。

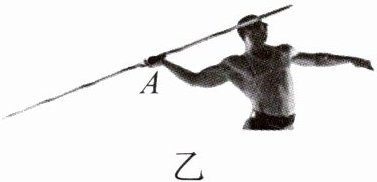

(2) (2025·山东威海)如图乙所示，运动员握住标枪静止不动，支撑标枪的手掌面（支撑点为$A$）与标枪平行，请在$A$点画出标枪受到手掌的支持力和摩擦力。
答案：7. (1)如图所示
(2)如图所示
8. 摩擦与我们的生活息息相关，假如没有摩擦，下列现象不可能发生的是(
B
)
A.人无法行走
B.老师仍能用粉笔在黑板上写字
C.火柴难以划燃
D.自行车刹车失灵
答案：8. B

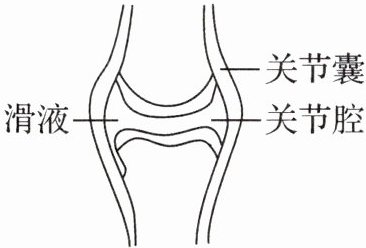

9. (2025·甘肃兰州)如图所示为人骨关节的示意图，关节由关节囊包裹形成密闭的关节腔，关节腔内含有的滑液，可以减小骨与骨之间的摩擦。下列改变摩擦的方法与此相同的是(
D
)
A.推书柜时，先将柜中的书移出
B.行李箱下装有滚轮
C.自行车脚踏板凹凸不平
D.机械手表保养时上油
答案：9. D
10. 如图所示，重为$G$的物体$A$放在粗糙的斜面上处于静止状态；若用一个方向始终沿斜面向上、大小从零开始逐渐增大的拉力$F$作用在物体上，使物体从静止状态逐渐转变到沿斜面向上运动，则整个过程中，对该物体受到的摩擦力方向的判断，下列说法正确的是(
C
)
A.摩擦力方向始终沿斜面向上
B.摩擦力方向始终沿斜面向下
C.摩擦力方向先沿斜面向上，后沿斜面向下
D.摩擦力方向先沿斜面向下，后沿斜面向上
答案：10. C 解析：开始时，物体相对斜面有向下的运动趋势，静摩擦力方向沿斜面向上；增大拉力F，物体开始沿斜面向上运动时，摩擦力方向与物体相对运动方向相反，滑动摩擦力方向沿斜面向下，故摩擦力方向先沿斜面向上，后沿斜面向下，故C正确.

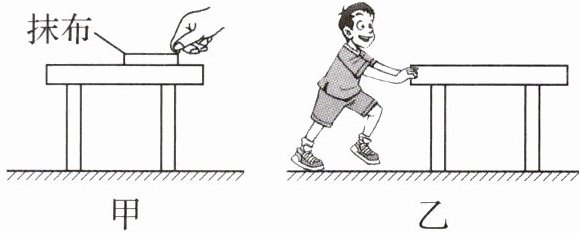

11. (2025·四川泸州)小复周末参加家庭劳动。如图甲所示，他用抹布向左擦拭桌面时，抹布受到桌面的摩擦力方向向
右
，为了擦干净桌面上一小团“顽固”污渍，他加大了向下的压力，这是为了
增大
摩擦；如图乙所示，他用$50N$的水平推力推重为$300N$的餐桌，没推动，此时餐桌受到的摩擦力大小为
50
$N$。
答案：11. 右 增大 50
12. (2025·山东青岛一模)在研究摩擦力的实验中，小明在同一水平面上对一个各侧面光滑程度相同的木块进行了如图所示的实验。当用弹簧测力计水平拉木块做匀速直线运动时，弹簧测力计的示数分别为$F_{1}$、$F_{2}$、$F_{3}$，它们之间的大小关系是
F₁=F₂＞F₃
；图中拉力$F_{1}$的大小为$8N$时，木块做匀速直线运动，若将拉力$F_{1}$增大到$10N$时，木块受到的摩擦力大小将
不变
。
答案：12. F₁=F₂＞F₃ 不变 解析：当用弹簧测力计水平拉木块做匀速直线运动时，木块所受的拉力等于摩擦力；因为摩擦力的大小跟压力大小和接触面的粗糙程度有关，前两次实验中压力大小和接触面的粗糙程度均相同，所以，这两次的摩擦力大小相同，则拉力(即弹簧测力计的示数)F₁=F₂；第三次实验时，相同条件下，用滚动代替滑动，减小了摩擦力，所以拉力F₃也减小；综合上面两种情况可得F₁=F₂＞F₃；图中拉力F₁的大小为8N时，木块做匀速直线运动，则木块受到的摩擦力f=F₁=8N，因为滑动摩擦力的大小跟压力大小和接触面的粗糙程度有关，所以若将拉力F₁增大到10N时，由于压力和接触面的粗糙程度不变，则摩擦力不变.
解析：
$F_{1}=F_{2}＞F_{3}$；不变
