5. 某实验小组在做“测量灯泡的电功率”实验，已知电源电压为 6 V，灯泡额定电压为 2.5 V、电阻约为 10 Ω。
(1) 测量灯泡电功率的实验原理是
$P=UI$
，连接电路前开关应
断开
，电压表的量程应选
0~3V
，电流表的量程应选
0~0.6A
。

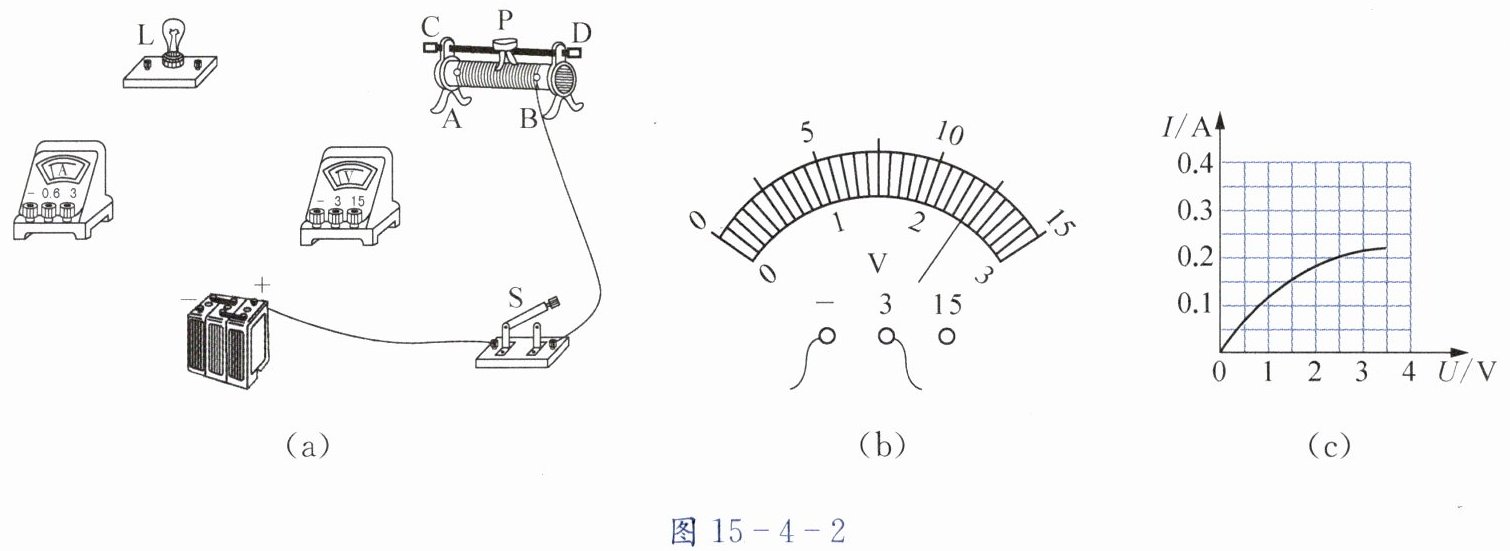

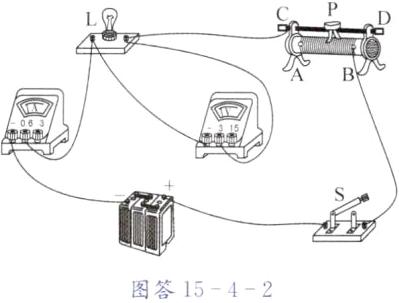

(2) 请用笔画线代替导线，将图 15 - 4 - 2(a)中的实物电路连接完整。
(3) 闭合开关前，图 15 - 4 - 2(a)中滑动变阻器的滑片 P 应移到
左
(左/右)端。
(4) 连接好电路，闭合开关，移动滑动变阻器滑片 P，小明发现灯泡始终不亮，电压表有示数，电流表无示数，其原因可能是
灯泡断路
；小华发现灯泡也不亮，电压表无示数，电流表有示数，其原因可能是
灯泡短路
。
(5) 小杰闭合开关，移动滑片 P 到某一点时，电压表的示数如图 15 - 4 - 2(b)所示，为
2.4
V。若他想测量灯泡的额定功率，应将图 15 - 4 - 2(a)中滑片 P 向
右
(左/右)端移动，直至电压表的示数为
2.5
V。
(6) 小红移动滑片 P，记下多组电压表和电流表对应的示数，并绘制成图 15 - 4 - 2(c)所示的$I - U$图像。根据图像信息，可计算出灯泡的额定功率是
0.5
W，此时灯泡电阻是
12.5
Ω。
(7) 根据图 15 - 4 - 2(c)可知，灯泡的电流与电压不成正比，灯泡灯丝的电阻随电压的增大而逐渐
增大
，其原因可能是
灯泡电阻随灯泡温度升高而增大
。
