1. 用电器在
额定电压
下工作时的电功率叫作额定功率。此时用电器中通过的电流叫作
额定电流
。用电器的额定值总是同时出现的，三者之间的关系是$P_{额} =$
$U_{额}I_{额}$
。
答案：1. 额定电压 额定电流 $U_{额}I_{额}$
2. 用电器实际工作状态与额定状态之间的关系：
(1) 当$U_{实}＜U_{额}$时，$I_{实}$_________$I_{额}$，则$P_{实}$_________$P_{额}$；
(2) 当$U_{实}=U_{额}$时，$I_{实}$_________$I_{额}$，则$P_{实}$_________$P_{额}$；
(3) 当$U_{实}＞U_{额}$时，$I_{实}$_________$I_{额}$，则$P_{实}$_________$P_{额}$。
答案：2. (1)＜ ＜ (2)= = (3)＞ ＞

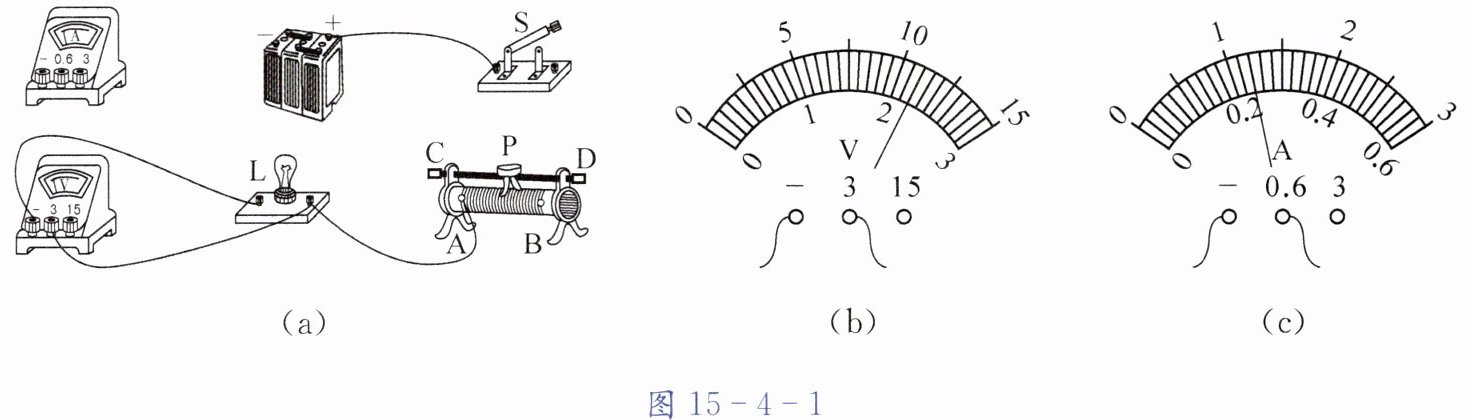

3. 在“测量灯泡的电功率”实验中，已知电源电压为 6 V，灯泡的额定电压为 2.5 V，灯泡的电阻约为 10 Ω，滑动变阻器上标有“20 Ω 1 A”字样，图 15 - 4 - 1(a)所示是小明未连接完的实物电路。
(1) 请用笔画线代替导线将实物电路连接完整。
(2) 闭合开关前，应将滑动变阻器的滑片 P 移到
右
(左/右)端。
(3) 闭合开关后，移动滑片 P，发现灯泡始终不亮，电流表无示数，但电压表有示数，则故障的可能原因是
灯泡断路
。
(4) 故障排除后，闭合开关，移动滑动变阻器的滑片 P 到某一点，此时电压表的示数如图 15 - 4 - 1(b)所示，为
2.2
V。要测量灯泡的额定功率，应将滑片 P 向
左
(左/右)端移动，直至
电压表的示数为2.5V
，灯泡正常发光，此时电流表示数如图15 - 4 - 1(c)所示，灯泡的额定功率是
0.6
W。

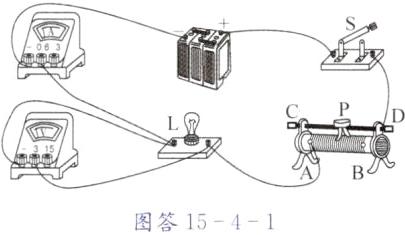

答案：3. (1)见图答15-4-1
(2)右
(3)灯泡断路
(4)2.2 左 电压表的示数为2.5V 0.6
4. 某电烙铁的额定电压是 220 V，额定电流是 2 A。求：
(1) 电烙铁在额定电压下工作时的电阻。
(2) 电烙铁的额定功率。
(3) 在额定电压下，电烙铁通电 10 min 所消耗的电能。
答案：$(1)$ 求电烙铁在额定电压下工作时的电阻
解：根据欧姆定律$I = \frac{U}{R}$，可得$R=\frac{U}{I}$。
已知$U = 220V$，$I = 2A$，将其代入公式可得：
$R=\frac{220V}{2A}=110\Omega$。
$(2)$ 求电烙铁的额定功率
解：根据电功率公式$P = UI$。
已知$U = 220V$，$I = 2A$，将其代入公式可得：
$P=220V×2A = 440W$。
$(3)$ 求在额定电压下，电烙铁通电$10min$所消耗的电能
解：首先将时间$t = 10min$换算为$t=10×60s = 600s$。
根据电能公式$W = UIt$（也可根据$W = Pt$，$P = 440W$ ）。
已知$U = 220V$，$I = 2A$，$t = 600s$，将其代入公式可得：
$W=220V×2A×600s = 264000J$。
综上，答案依次为：$(1)$$\boldsymbol{110\Omega}$；$(2)$$\boldsymbol{440W}$；$(3)$$\boldsymbol{264000J}$ 。
