1. 丹麦物理学家
奥斯特
在 1820 年首先通过实验发现了电流周围存在
磁场
，从而将原来认为毫无关联的电与磁联系起来。
答案：1. 奥斯特 磁场
3. 通电螺线管外部的磁场与
条形
磁体周围的磁场相似。用右手握住螺线管，让弯曲的
四指指向
与螺线管中的电流方向一致，则拇指所指的那端就是通电螺线管的
N
极。
答案：3. 条形 四指指向 N

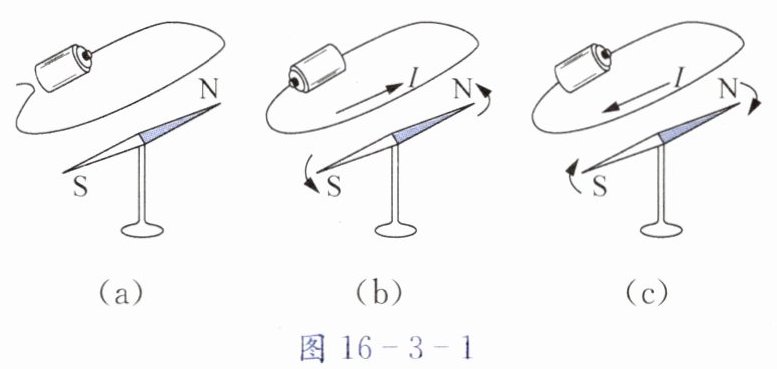

4. 比较图 16-3-1(a)、(b)可知，导体中有电流时，小磁针
偏转
(偏转/不偏转)，这说明
通电导体周围存在磁场
。比较图 16-3-1(b)、(c)可知，导体中电流方向改变时，小磁针的偏转方向
改变
(改变/不改变)，这说明
磁场方向与电流方向有关
。
答案：4. 偏转 通电导体周围存在磁场 改变 磁场方向与电流方向有关

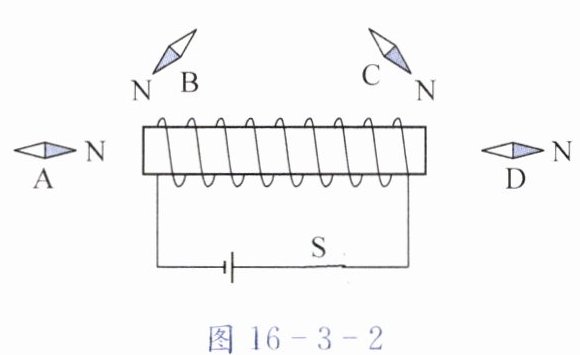

5. 如图 16-3-2 所示，闭合开关 S，四个小磁针 A、B、C、D 中静止时的指向正确的是(
C
)。
A.小磁针 A
B.小磁针 B
C.小磁针 C
D.小磁针 D
答案：5. C
解析：
解：闭合开关后，电流从螺线管左端流入，右端流出。根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向螺线管右端为N极，左端为S极。
螺线管外部磁场方向从N极指向S极，内部从S极指向N极。
小磁针A在螺线管左端左侧，此处磁场方向向左（螺线管左端为S极，外部磁场从N极到S极，左侧磁场方向指向S极即向左），小磁针N极应指向左，A错误。
小磁针B在螺线管上方左侧，磁场方向从右（N极）向左（S极），小磁针N极应指向右，B错误。
小磁针C在螺线管上方右侧，磁场方向从右（N极）向左（S极），小磁针N极应指向左，C正确。
小磁针D在螺线管右端右侧，磁场方向向右（指向S极），小磁针N极应指向右，D错误。
答案：C

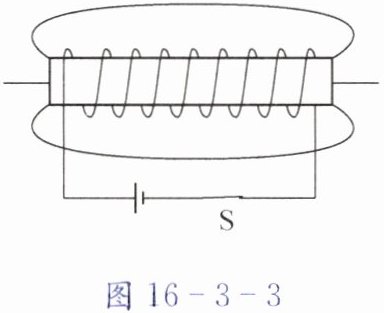

6. 请在图 16-3-3 中标出各磁感线的方向。
答案：6. 见图答16-3-1

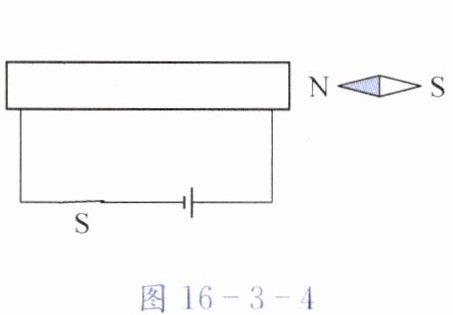

7. 请在图 16-3-4 中画出螺线管的绕线方式。
答案：7. 见图答16-3-2

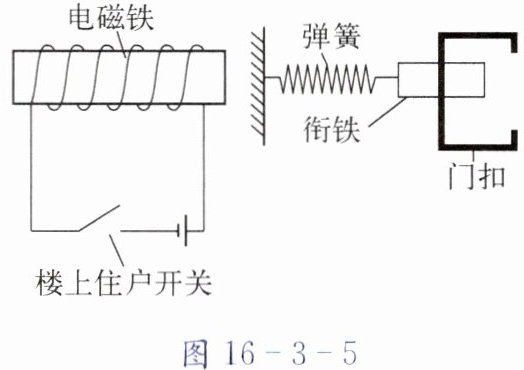

8. 如图 16-3-5 所示是小区单元防盗门门锁的原理图。其工作过程如下：当有人在楼下按门铃时，楼上住户闭合开关，门锁上的电磁铁通电，
吸引
衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内；在关门时，开关是断开的，衔铁在
弹簧
作用下，合入门扣。
答案：8. 吸引 弹簧
