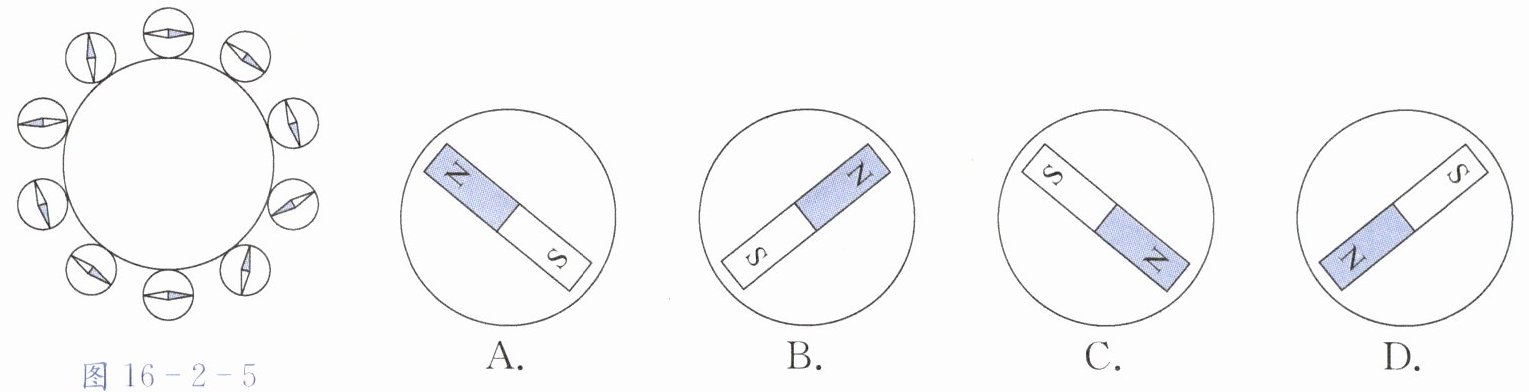

7. 在一个圆形纸盒里放置一个条形磁体，在盒子周围放置一些小磁针(小磁针涂色端为 N 极)，这些小磁针静止时的指向如图 16-2-5 所示。下列能大致反映纸盒中条形磁体放置情况的是()。


A.
B.
C.
D.

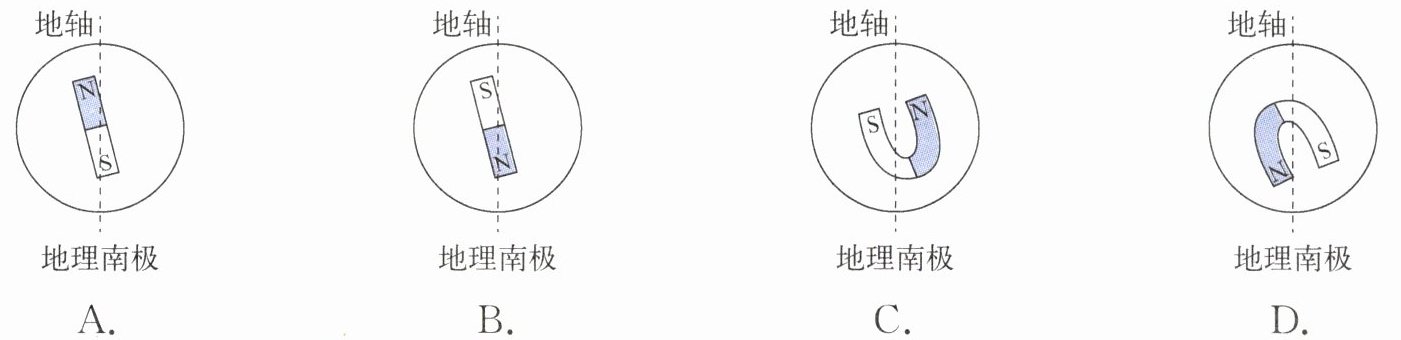

8. 假想地磁场是由地球内部一个大磁体产生的，下列选项中能够合理描述该大磁体的形状和位置的是()。

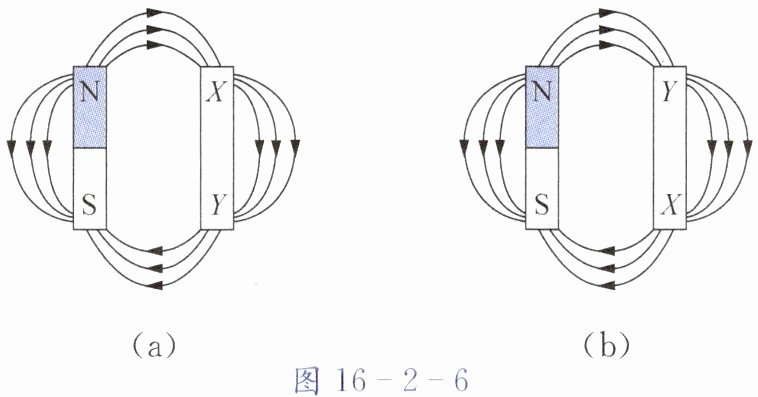

9. 在一个条形磁体附近平行放置一个与磁体形状完全相同的棒状物体 XY，其周围磁场的磁感线分布情况如图 16-2-6(a)所示。将 XY 两端对调以后，其周围磁场的磁感线分布情况如图 16-2-6(b)所示，棒状物体 XY 可能是()。


A.软铁棒
B.塑料棒
C.条形磁体，其 X 端为 N 极
D.条形磁体，其 Y 端为 N 极

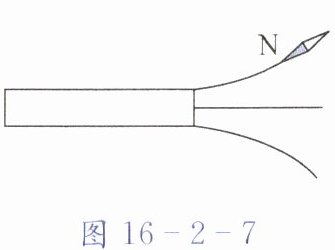

10. 请在图 16-2-7 中标出条形磁体的 N 极和 S 极。

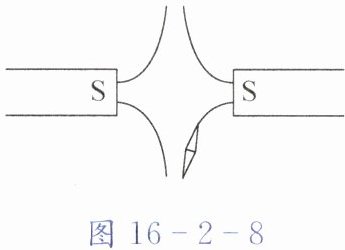

11. 请在图 16-2-8 中标出磁感线的方向和小磁针的 N 极。
