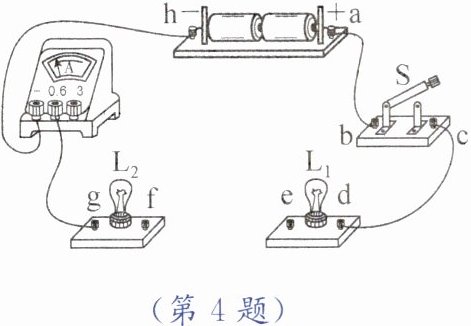

4. 如图所示的实验电路中还有部分导线未连接，字母$a$、$b$、$c$、$d$、$e$、$f$、$g$、$h$表示各元件的接线柱。下列操作能让灯泡$L_1$、$L_2$都亮起来的是(

)。

A.用导线连接$d$、$f$，再闭合开关$S$
B.用导线连接$b$、$f$，再闭合开关$S$
C.用一根导线连接$e$、$g$，用另一根导线连接$d$、$f$，再闭合开关$S$
D.用一根导线连接$e$、$f$，用另一根导线连接$d$、$g$，再闭合开关$S$

答案：4.C

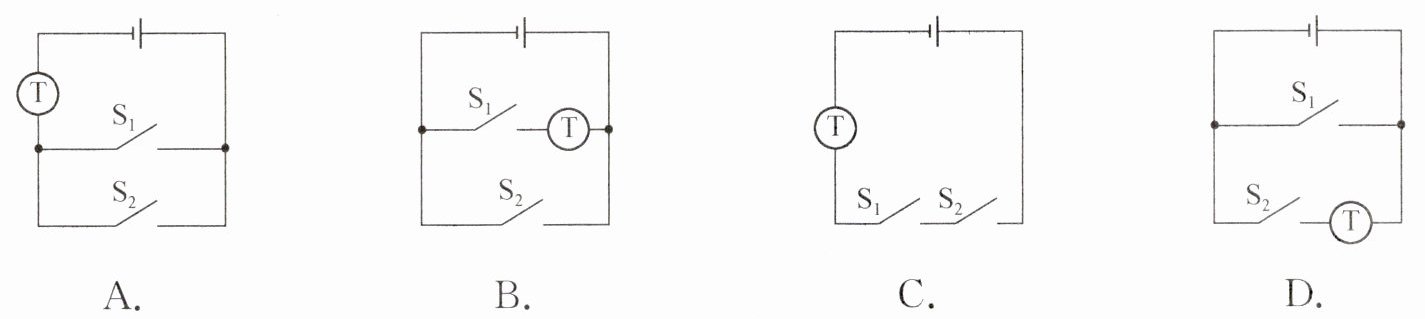

5. 智能快递柜既可通过手机扫码(相当于$S_1$闭合)，也可通过输入密码(相当于$S_2$闭合)使装置①启动，打开柜门完成取件。符合以上要求的电路示意图是(

)。

答案：5.A

解析：

解：智能快递柜通过手机扫码（$S_1$闭合）或输入密码（$S_2$闭合）均可启动装置①，说明$S_1$和$S_2$互不影响，应为并联关系，且装置①在干路上。
A选项中，$S_1$和$S_2$并联，装置①（图中$T$）在干路，符合要求；B选项中$S_1$与装置①串联后再与$S_2$并联，当$S_2$闭合时会短路装置①，不符合；C选项中$S_1$、$S_2$和装置①串联，需两开关同时闭合才工作，不符合；D选项中$S_1$单独在干路，$S_2$与装置①串联，仅$S_2$闭合时装置①不工作，不符合。
答案：A

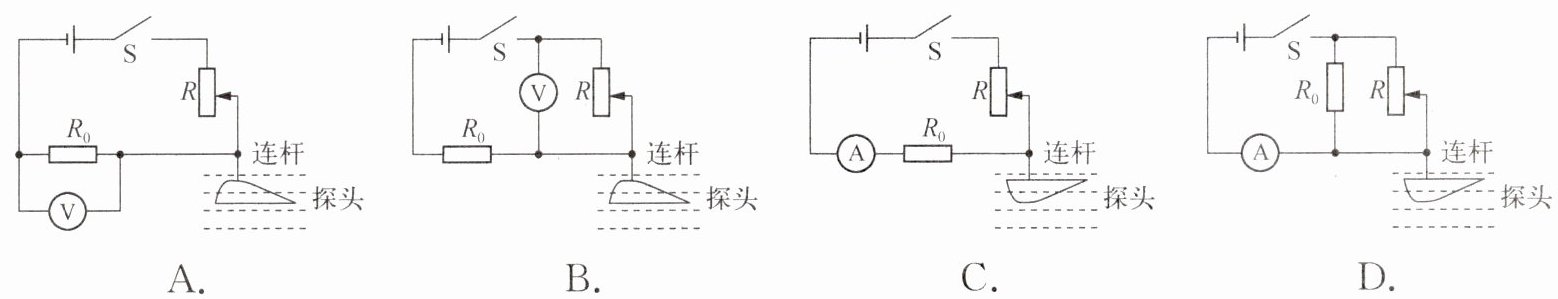

6. 某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化情况的模拟电路。已知电源电压恒定，$R_0$是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动(注：水流速度越大，探头上下表面的压力差越大)。下列能实现水流速度越大，电表示数越大的电路图是(

)。

答案：6.A

解析：

解：水流速度越大，探头上下表面压力差越大，滑片向上移动，滑动变阻器接入电路的电阻变小。
A选项：$R_0$与$R$串联，电压表测$R_0$两端电压。$R$变小，总电阻变小，电流$I=\frac{U}{R_0+R}$变大，$U_0=IR_0$变大，电压表示数变大，符合题意。
B选项：电压表测$R$两端电压。$R$变小，$U_R=U-U_0$，$U_0$变大，则$U_R$变小，电压表示数变小，不符合题意。
C选项：电流表测电路电流。$R$变小，总电阻变小，电流$I=\frac{U}{R_0+R}$变大，电流表示数变大，但题目要求结合电表示数变化，A选项电压表示数变化也符合，需进一步分析。
D选项：$R_0$与$R$并联，电流表测干路电流。$R$变小，通过$R$的电流$I_R=\frac{U}{R}$变大，干路电流$I=I_0+I_R$变大，电流表示数变大。但并联电路中$R_0$电流不变，而串联电路中A选项电压表示数随电流增大而增大，更直接反映水流速度变化，且题目未明确电表类型，A选项正确。
答案：A

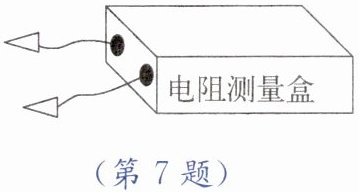

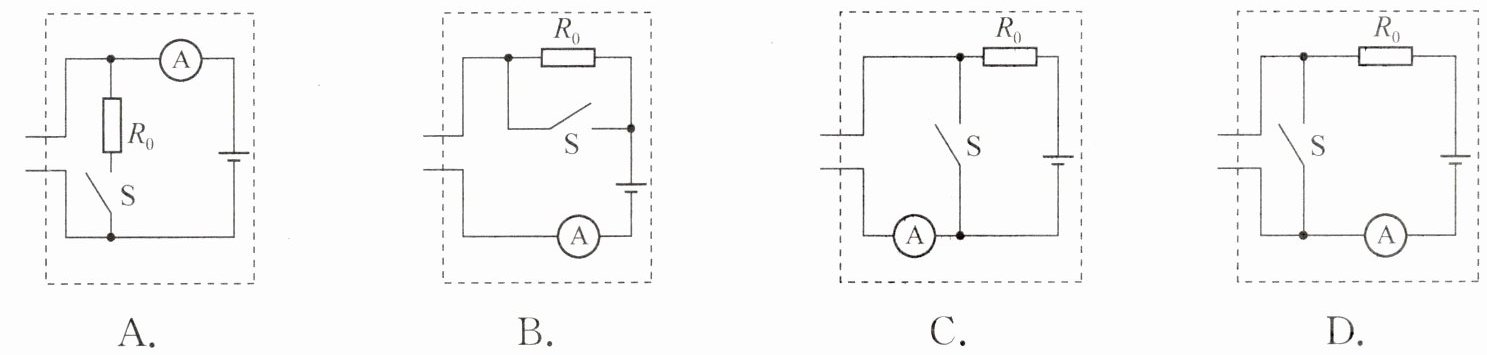

7. 如图所示的“电阻测量盒”内有电源(电压恒定且未知)、阻值已知的定值电阻$R_0$、开关和电流表，并引出两根导线到盒外。将盒外的两根导线分别与待测电阻$R_x$的两端相连，根据开关闭合、断开时电流表的示数，可以计算出$R_x$的阻值。如图是设计的盒内电路图，其中不符合要求的是(

)。

答案：7.C
