7. 在家庭电路中偶尔会出现这样的现象:将台灯插头插入插座后,闭合开关,室内其他电灯熄灭,空气断路器跳闸;有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其他电灯全部熄灭,空气断路器跳闸。引起这两种故障的原因最可能是
(

)

A.前者是插座短路,后者是灯泡短路
B.前者是灯泡短路,后者是插头短路
C.两者都是插座短路
D.两者都是插头短路

答案：7.B

8. 下列说法中正确的是
(

)

A.磁感线是磁场中真实存在的一些曲线,还可以通过实验来模拟
B.磁体周围的磁感线从磁体的 S 极出来,回到磁体的 N 极,构成闭合曲线
C.磁感线上某一点的磁场方向与放在该点的小磁针静止时 N 极所指的方向相同
D.磁感线分布越密的地方,磁场越弱

答案：8.C

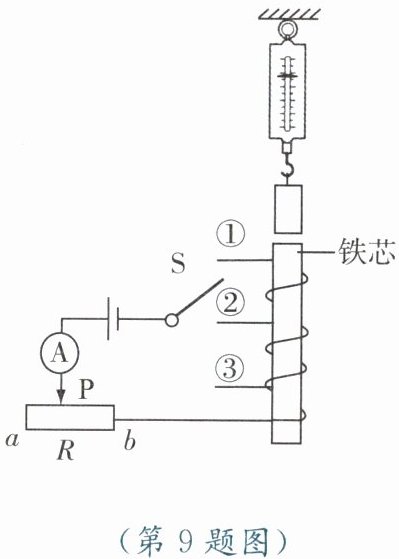

9. 如图所示,弹簧测力计下面挂着条形铁块,螺线管中插有铁芯。开关 S 置于触点②位置时电流表示数为 $I$,弹簧测力计的示数为 $F$。要使弹簧测力计的示数变大,下列操作中能够实现的是
(

)

A.开关 S 位置不变,将铁芯从螺线管中取出
B.开关 S 位置不变,将滑片 P 向 a 端滑动
C.将开关 S 拨到①位置,并通过调节仍使电流表示数为 $I$
D.将开关 S 拨到③位置,并通过调节仍使电流表示数为 $I$

答案：9.C

解析：

解：
开关S置于②时，螺线管有磁性，对铁块有吸引力，弹簧测力计示数$F = G + F_{吸}$，$F_{吸}$与磁性强弱有关。
A选项：取出铁芯，磁性减弱，$F_{吸}$减小，$F$变小，不符合。
B选项：滑片向a端滑动，$R$接入电阻变大，电流变小，磁性减弱，$F_{吸}$减小，$F$变小，不符合。
C选项：开关拨到①，线圈匝数增多，电流仍为$I$，磁性增强，$F_{吸}$增大，$F$变大，符合。
D选项：开关拨到③，线圈匝数减少，电流仍为$I$，磁性减弱，$F_{吸}$减小，$F$变小，不符合。
结论：C

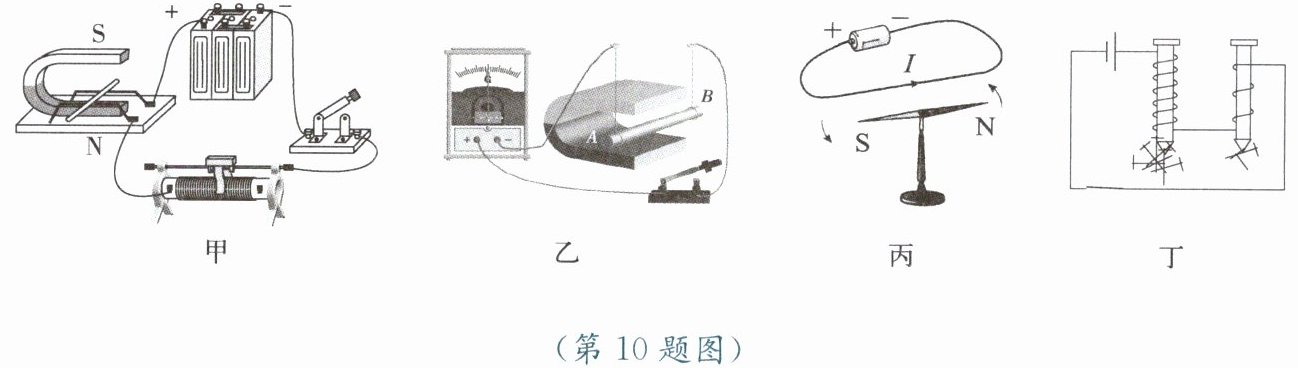

10. 关于如图所示的四个实验装置用来演示的物理现象,下列表述中正确的是
(

)

A.图甲可用来演示电磁感应现象
B.图乙可用来演示磁场对电流的作用
C.图丙可用来演示电流的磁效应
D.图丁可用来演示电磁铁的磁性强弱与电流大小的关系

答案：10.C

11. 某型号电能表的表盘上标有“3 000 imp/($kW · h$)”字样，将某用电器单独接在该表上工作 20 min，电能表脉冲指示灯闪烁了 300 次。该用电器在上述时间内消耗的电能为

3.6×10⁵

$J$，它的电功率是

300

$W$。在如图所示的甲、乙两种测电笔的使用方法中正确的是

甲

。

答案：11.3.6×10⁵ 300 甲
