6. 将一个标有“$12\ V\ 6\ W$”字样的灯泡接在电源电压为$9\ V$的电路中时，灯泡消耗的功率是
3.375
$ W$。若要将其接入电源电压为$36\ V$的电路中并使它能正常发光，则应给它
串联
一个阻值为
48
$\Omega$的电阻。(不考虑温度对灯泡电阻的影响)
答案：6. 3.375 串联 48

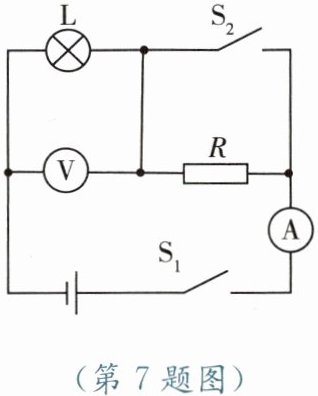

7. 如图所示的电路中，灯泡L上标有“$6\ V\ 3\ W$”字样。当开关$ S_1$、$ S_2$同时闭合时，L正常发光，则电压表测的是
L(或电源)
两端的电压，其示数为
6
$ V$。若再将开关$ S_2$断开，电流表示数变为$0.3\ A$，此时L的实际功率为
1.08
$ W$。(不考虑温度对灯泡电阻的影响)
答案：7. L(或电源) 6 1.08

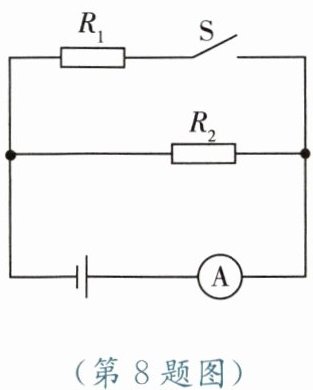

8. 如图所示的电路中，电源电压为$6\ V$，开关S断开时，电流表的示数为$0.3\ A$；开关S闭合时，电流表的示数为$0.5\ A$。由此可知，$R_2$的阻值是
20
$\Omega$。开关S闭合后，$R_1$消耗的功率是
1.2
$ W$，$2\ s$内整个电路消耗的电能是
6
$ J$。
答案：8. 20 1.2 6
解析：
解：
当开关S断开时，电路为$R_2$的简单电路，电流表测通过$R_2$的电流。
由$I=\frac{U}{R}$得，$R_2=\frac{U}{I_2}=\frac{6\ V}{0.3\ A}=20\ \Omega$。
当开关S闭合时，$R_1$与$R_2$并联，电流表测干路电流。
干路电流$I=0.5\ A$，通过$R_2$的电流不变$I_2=0.3\ A$，
则通过$R_1$的电流$I_1=I-I_2=0.5\ A-0.3\ A=0.2\ A$。
$R_1$消耗的功率$P_1=UI_1=6\ V×0.2\ A=1.2\ W$。
$2\ s$内整个电路消耗的电能$W=UIt=6\ V×0.5\ A×2\ s=6\ J$。
20；1.2；6
9. 灯泡$ L_1$上标有“$6\ V\ 6\ W$”字样，灯泡$ L_2$上标有“$6\ V\ 1.5\ W$”字样，将它们串联后接在某电源上。设灯丝的电阻不变，则通过$ L_1$和$ L_2$的电流之比为
1:1
，$ L_1$和$ L_2$的实际功率之比为
1:4
。要保证两灯泡安全工作，电源电压不应超过
7.5
$ V$。
答案：9. 1:1 1:4 7.5
10. 在做“测量灯泡的电功率”实验时：

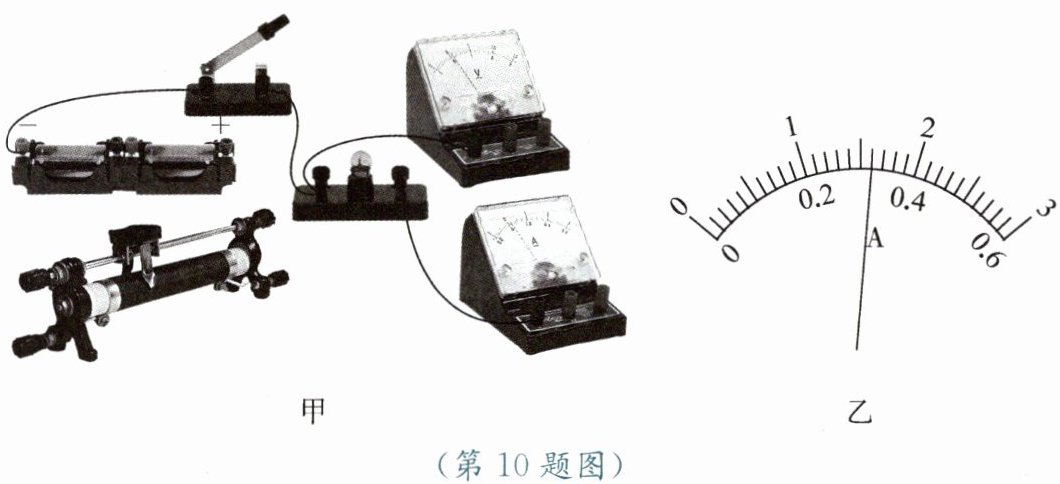

(1)已知灯泡的额定电压是$3.8\ V$，额定功率小于$2\ W$。某同学在连接电路时有几根导线还没有接上，如图甲所示，请你在实物图上用笔画线代替导线将电路连接好(要求正确选择电压表和电流表的量程)。
(2)开关闭合前，滑动变阻器的滑片应移到
使接入电路的电阻值为最大的一端
，这样能对电路起
保护
作用。在实验过程中，滑动变阻器的另一个作用是
改变灯泡两端电压
。
(3)正确连接电路并调节滑动
变
阻器使灯泡正常发光，此时电流表的示数如图乙所示，为
0.32
$ A$，则灯泡的额定功率是
1.216
$ W$。
答案：10. (1) 图略 (2) 使接入电路的电阻值为最大的一端 保护 改变灯泡两端电压 (3) 0.32 1.216
解析：
(1) （实物图连接略，需将电压表并联在灯泡两端，量程选0~15V；电流表串联在电路中，量程选0~0.6A；滑动变阻器“一上一下”接入电路）
(2) 使接入电路的电阻值为最大的一端；保护；改变灯泡两端电压
(3) 0.32；1.216
