21. 在探究摩擦力的大小与什么因素有关时，小华根据自己推箱子时箱子越重，推起来越费力，提出了“摩擦力的大小可能与接触面受到的压力有关”的猜想；小辉根据自己推箱子时地面越粗糙，推起来越费力，提出了“摩擦力的大小可能与接触面的粗糙程度有关”的猜想。如图所示是验证他们猜想的实验装置图。
(1) 小辉为了完成他自己的探究应按两图进行。

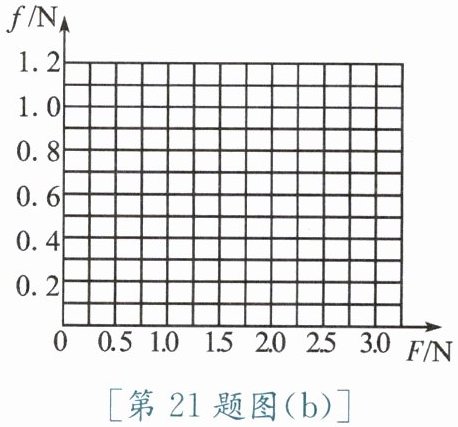

(2) 若小华选用正确的实验装置进行实验得到的实验数据如下表所示，请根据数据在图(b)给定的坐标中作出摩擦力 f 与接触面受到的压力 F 之间的关系图像。
(3) 根据图像可以得出 f 与 F 的关系是。
(4) 小华和小辉在实验中都应使小车做运动。
| F/N | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| --- | --- | --- | --- | --- | --- |
| f/N | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 |

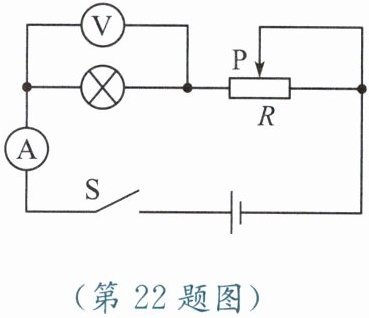

22. 某班同学到实验室做“测定灯泡额定功率”的实验。被测灯泡的额定电压为 3.8 V，电阻约为 10 Ω。实验室有如下器材：电源(电压为 6 V)、电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)、开关各一只，导线若干，滑动变阻器三个：$R_{1}$(5 Ω 0.5 A)、$R_{2}$(10 Ω 0.5 A)、$R_{3}$(500 Ω 1 A)。

(1) 电压表应选用挡，滑动变阻器应选用($R_{1}$/$R_{2}$/$R_{3}$)。

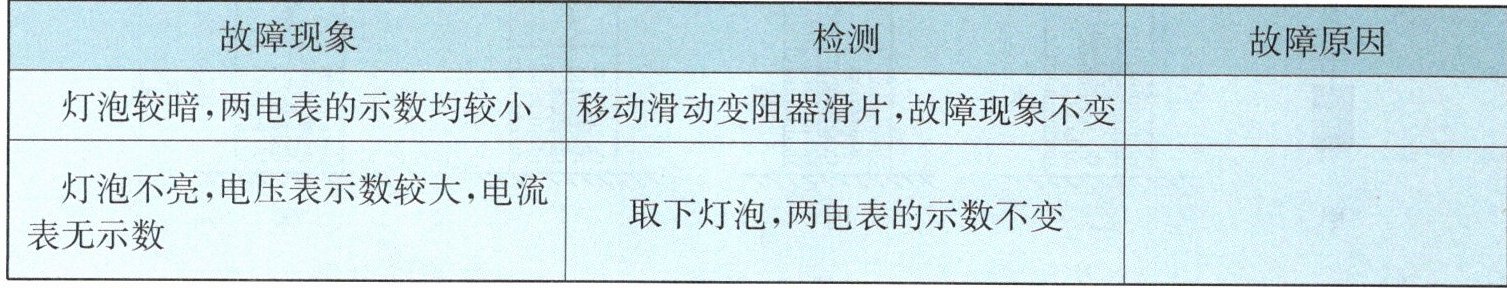

(2) 实验电路接好后，闭合开关时，部分同学发现电路出现故障，主要有下表所列的两种情况，请根据现象和检测结果指出导致故障的可能原因。

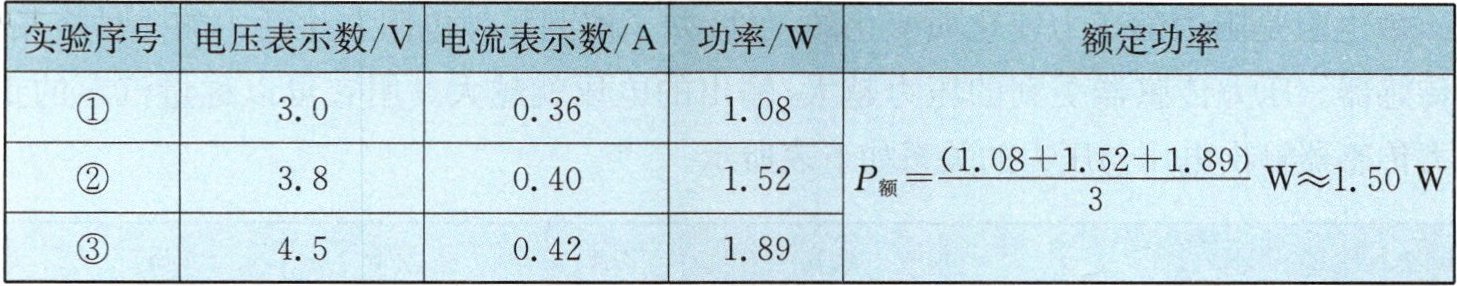

(3) 下表为某小组的实验记录表。

老师认为该小组的数据处理过程有误，正确的测量结果应为$P_{额}$ =W。
