6. 如图所示，不计温度对灯丝电阻的影响，电源电压保持不变。当在点$a$、$b$间接入“6 V 6 W”的灯甲时，闭合开关，灯L恰能正常发光；断开开关，在点$a$、$b$间接入一个“6 V 4 W”的灯乙后，再闭合开关，下列说法中错误的是(

)。

A.灯L将变亮
B.灯L将变暗
C.换接的灯乙可能烧坏
D.电路总功率要变小

答案：6. A

解析：

解：
1. 灯甲电阻：$R_{甲}=\frac{U_{甲}^{2}}{P_{甲}}=\frac{(6\ V)^{2}}{6\ W}=6\ \Omega$
2. 灯乙电阻：$R_{乙}=\frac{U_{乙}^{2}}{P_{乙}}=\frac{(6\ V)^{2}}{4\ W}=9\ \Omega$
3. 因$R_{乙}＞R_{甲}$，总电阻增大，总电流减小，灯L两端电压$U_{L}=IR_{L}$减小，实际功率减小，灯L变暗，A错误，B正确。
4. 总功率$P=\frac{U^{2}}{R_{总}}$，$R_{总}$增大，总功率变小，D正确。
5. 原电路灯L正常发光，接入$R_{乙}$后，乙两端电压$U_{乙}=\frac{R_{乙}}{R_{L}+R_{乙}}U$，可能超过6V，乙可能烧坏，C正确。
答案：A

7. 把标有“36 V 15 W”字样的灯泡$ L_1$和标有“36 V 5 W”字样的灯泡$ L_2$串联接入电压为36 V的电路中(灯丝电阻不变)。下列说法中正确的是(

)。

A.因为灯泡$ L_1$的额定功率较大，所以灯泡$ L_1$较亮
B.因为通过它们的电流相等，所以一样亮
C.因为灯泡$ L_1$的电阻较小，所以灯泡$ L_1$较亮
D.因为灯泡$ L_2$的电阻较大，根据$P = I^2 R$，它的实际功率较大，所以灯泡$ L_2$较亮

答案：7. D

解析：

根据$P=\frac{U^{2}}{R}$，可得两灯泡电阻：
$R_{1}=\frac{U_{额1}^{2}}{P_{额1}}=\frac{(36\ V)^{2}}{15\ W}=86.4\ \Omega$，
$R_{2}=\frac{U_{额2}^{2}}{P_{额2}}=\frac{(36\ V)^{2}}{5\ W}=259.2\ \Omega$，
则$R_{1}＜R_{2}$。
串联电路中电流$I$相等，由$P=I^{2}R$可知，$P_{1实}＜P_{2实}$，故$L_{2}$较亮。
D

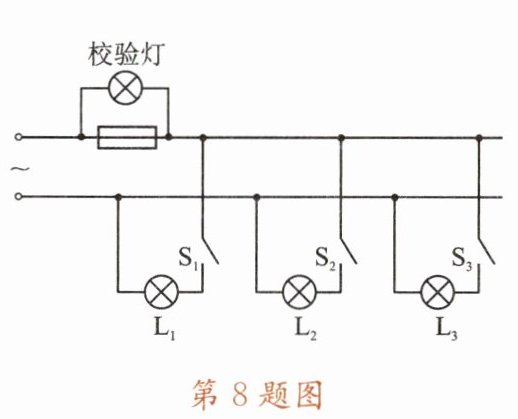

8. 为检查照明电路的故障，电工经常采用的方法是：取下熔丝，将额定电压为220 V的校验灯接在熔丝的两个接线柱上，如图所示，先断开所有开关，再试着闭合某一支路的开关。下列说法中正确的是(

)。

A.若校验灯恰能正常发光，则说明该支路短路
B.若校验灯恰能正常发光，则说明该支路工作正常
C.若校验灯发光不正常(暗红色)，则说明该支路短路
D.若校验灯发光不正常(暗红色)，则说明该支路断路

答案：8. A

解析：

解：
校验灯额定电压为220V，接在熔丝处相当于串联入电路。
若闭合某支路开关，校验灯正常发光：说明校验灯两端电压为220V，该支路电阻为0（短路），A正确，B错误。
若校验灯发光暗红：说明校验灯两端电压小于220V，该支路与校验灯串联分压，支路正常（通路），C、D错误。
结论：A

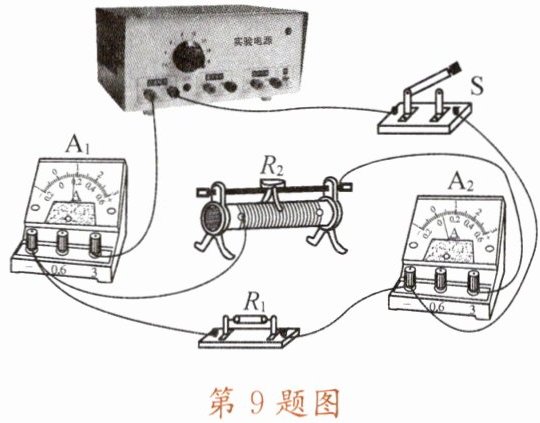

9. 如图所示的电路中，电源电压恒定，滑动变阻器$ R_2$上标有“$20\ \Omega\ 1\ A$”字样。将滑片置于最右端后，闭合开关，电流表$ A_1$、$ A_2$的示数分别为0.8 A、0.3 A。在电路安全工作时，下列选项中正确的是(

)。

A.电源电压为16 V
B.$ R_1$的阻值为7.5 Ω
C.$ R_2$消耗的功率范围为1.8～6 W
D.该电路总功率的最大值为18 W

答案：9. C

解析：

解：由图知，$R_1$与$R_2$并联，$A_1$测干路电流，$A_2$测$R_1$电流。
1. 滑片在最右端时，$R_2=20\ \Omega$，$I=0.8\ A$，$I_1=0.3\ A$，则$I_2=I - I_1=0.5\ A$。
电源电压$U=U_2=I_2R_2=0.5\ A×20\ \Omega=10\ V$，A错误。
2. $R_1=\frac{U}{I_1}=\frac{10\ V}{0.3\ A}\approx33.3\ \Omega$，B错误。
3. $R_2$允许最大电流$I_{2 max}=1\ A$，此时$P_{2 max}=UI_{2 max}=10\ V×1\ A=10\ W$；
最小电流$I_{2 min}=0.5\ A$（滑片在最右端），$P_{2 min}=UI_{2 min}=10\ V×0.5\ A=5\ W$，C错误。
4. 干路最大电流$I_{ max}=I_1 + I_{2 max}=0.3\ A+1\ A=1.3\ A$，总功率最大值$P_{ max}=UI_{ max}=10\ V×1.3\ A=13\ W$，D错误。
