25. (10分)一个额定电压是2.5 V的灯泡，正常工作时的电阻约为8 $\Omega$。小明想测量它的额定功率。实验室有如下器材：电源(电压恒为6 V)、电流表、电压表、开关各1个、规格分别为“10 $\Omega$ 1 A”和“50 $\Omega$ 0.5 A”的滑动变阻器2个，导线若干。

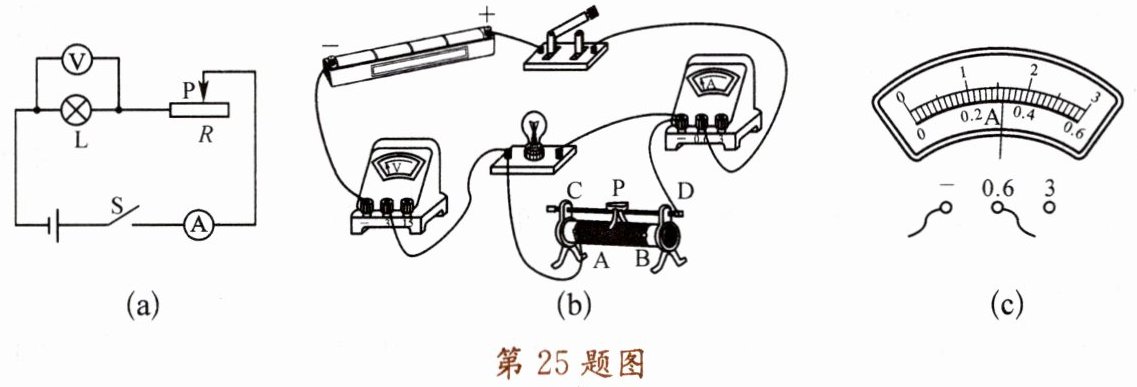

(1)小明设计了如图(a)所示的电路，他应选用规格为
50Ω 0.5A
的滑动变阻器。
(2)图(b)是小明根据电路图连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现灯泡不亮。经检查是由于一根导线连接错误，请你在图(b)中连接错误的导线上打“×”并补画出正确的连线。
(3)小明正确连线后，继续实验。当电压表的示数为2.5 V时，电流表的示数如图(c)所示为
0.32
A，灯泡的额定功率是
0.8
W。
(4)实验结束后，小明整理实验器材时，发现滑动变阻器的AP部分比PD部分热，这是因为
。
答案：25.(1)50Ω 0.5A (2)如图所示
(3)0.32 0.8 (4)由焦耳定律$Q = I^{2}Rt$可知，AP部分与PD部分通过的电流相同，通电时间相同，但AP部分的电阻比PD部分的电阻大，在AP部分所产生的电热多，故滑动变阻器AP部分比PD部分热
(第25题)

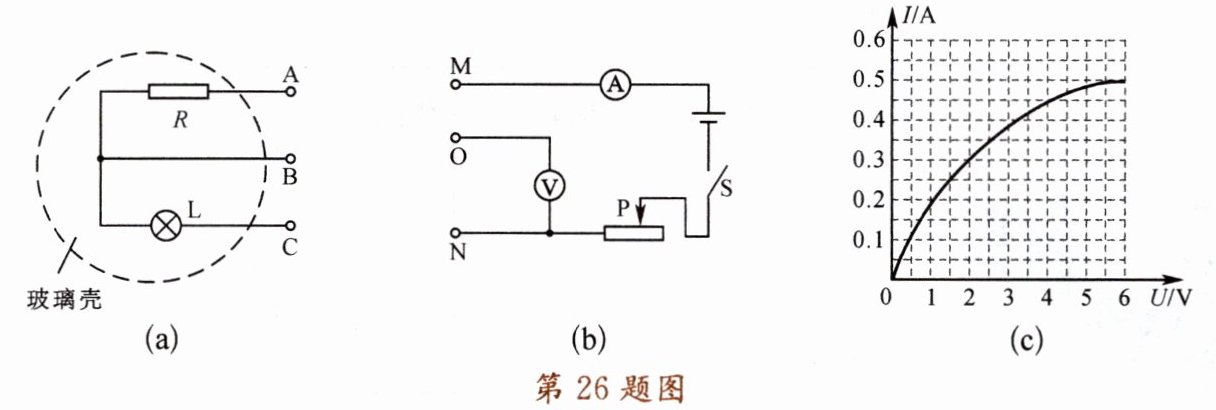

26. (6分)如图(a)所示，透明玻璃壳内有一个标有“6 V 3 W”字样的灯泡L和一个由某种金属材料制成的电阻$R$，A、B、C是其外露的三个接线柱。图(b)为电源电压恒为6 V的实验装置，其中M、O、N为三个接线柱。用导线先把M、N分别与A、B相连，再把O与M相连，闭合开关S，移动滑动变阻器的滑片P，测得多组电压表与电流表的读数，并绘制成如图(c)所示的图线。求：
(1)灯泡L正常发光时的电阻。
(2)在原来连线的基础上，再用导线连接A、C，闭合开关S，当把滑片P移到最左端时，电流表的示数是多少？
(3)先拆除上述后来在A、B、C、M、O、N间连接的所有导线，然后将M、O、N分别与A、B、C相连，闭合开关S，电流表示数为0.35 A，此时滑动变阻器连入电路的电阻为2 $\Omega$，灯泡消耗的实际功率为多少？
答案：26.(1)12Ω (2)1A (3)0.98W
