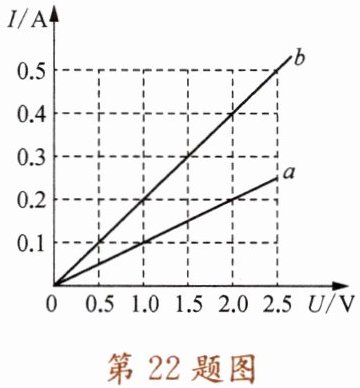

22. 通过电阻$a$、$b$的电流与其两端电压的关系图像如图所示。由图像可知，电阻$a$的阻值为
10
$\Omega$。若把$a$、$b$两个电阻串联在同一电路中时，通过电阻$b$的电流为0.2 A，则电阻$a$、$b$在1 min内消耗的电能之和为
36
J。
答案：22.10 36
解析：
解：由图像可知，当电阻$a$两端电压$U_{a}=2.0\, V$时，通过的电流$I_{a}=0.2\, A$，根据$R = \frac{U}{I}$，电阻$a$的阻值$R_{a}=\frac{U_{a}}{I_{a}}=\frac{2.0\, V}{0.2\, A} = 10\,\Omega$。
当$a$、$b$串联，通过电阻$b$的电流$I = 0.2\, A$时，串联电路中电流处处相等，所以通过$a$的电流也为$0.2\, A$。
由图像可知，此时电阻$a$两端电压$U_{a}=2.0\, V$，电阻$b$两端电压$U_{b}=1.0\, V$，电源电压$U = U_{a}+U_{b}=2.0\, V+1.0\, V=3.0\, V$。
时间$t = 1\, min=60\, s$，消耗的电能之和$W=UIt=3.0\, V×0.2\, A×60\, s=36\, J$。
10；36

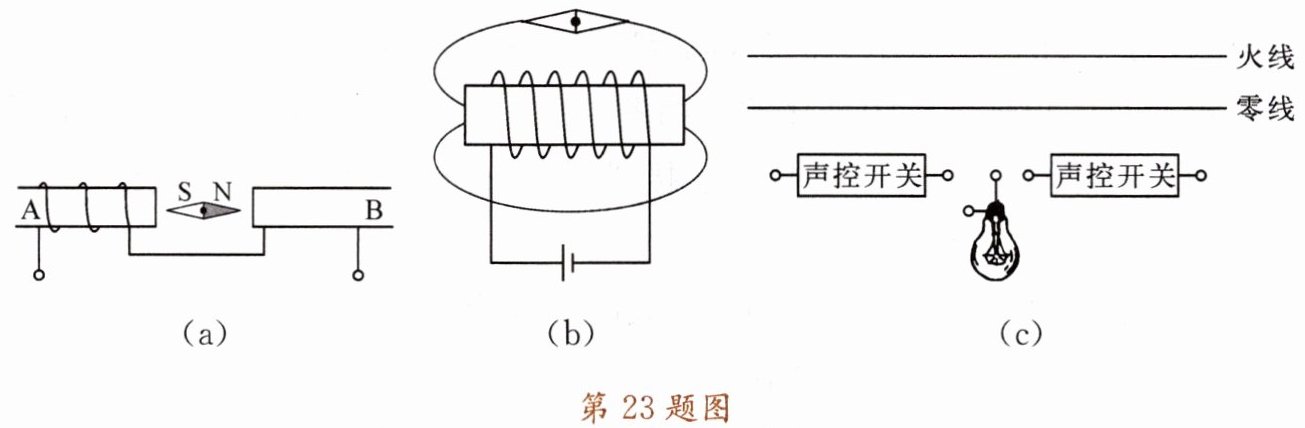

23. (6分)按照题目要求作图：
(1)放在两通电螺线管之间的小磁针，静止时的指向如图(a)所示，请画出螺线管B的绕线，并标出电流方向。
(2)请你在图(b)中，标出小磁针的N、S极及通电螺线管周围的磁感线方向。

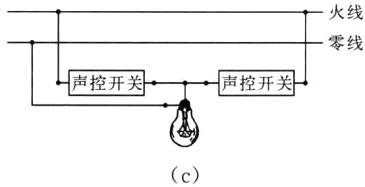

(3)声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能发光。请按题意将图(c)中的电路连接完整。
答案：23.(1)如图(a)所示 (2)如图(b)所示 (3)如图(c)所示
(第23题)

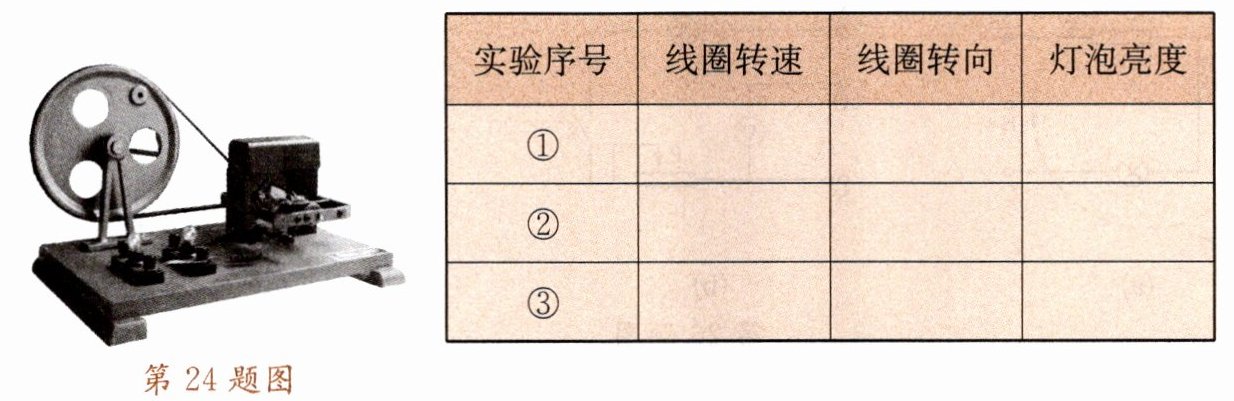

24. (6分)在学校实验室开放时，同学们对手摇发电机非常感兴趣。他们想，发电机产生的感应电流大小跟哪些因素有关呢？于是他们开展了探究，以下是他们所用的发电机(如图所示)和实验记录表。
(1)根据表格可知，他们准备研究发电机产生感应电流的大小与
线圈转速和线圈转向
的关系。
(2)手摇发电机在发电时将
机械
能转化为电能。
(3)他们根据灯泡的亮度判断电路中感应电流的大小。像这种用能直接观测的物理量显示不易直接观测的物理量的方法叫“转换法”。下列方法中属于“转换法”的是
①
(填序号)。
①根据磁体吸引大头针的多少来判断磁性的强弱；
②根据能否进行新陈代谢来区分生物与非生物；
③根据纯净物中元素种类的多少来区分单质与化合物。
(4)判断电流大小，除借助灯泡观察外，实验室常用
电流
表来测量。
答案：24.(1)线圈转速和线圈转向 (2)机械 (3)① (4)电流
