伏安特性曲线
如果用横坐标代表电压 $ U $,纵坐标代表电流 $ I $,在平面直角坐标系中把这段导体两端的电压和通过的电流对应关系描绘出来,我们能得到一条图线,把这条图线称为这段导体的伏安特性曲线。
1. 在一定的温度下,或者是温度变化范围不太大的情况下,对于某一段导体而言,电阻是一定的,它的伏安特性曲线是通过原点的一条直线。

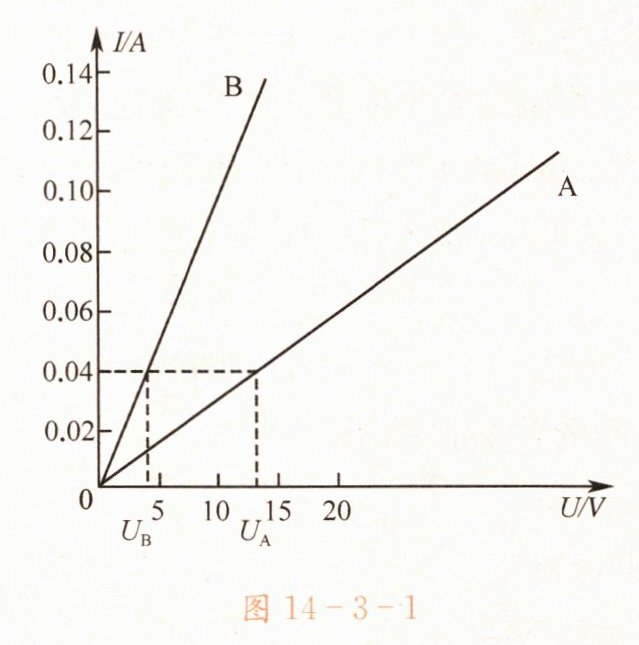

由伏安特性曲线,可以知道关于某段导体的电流、电压、电阻的关系。如图 14 - 3 - 1 所示为某导体的伏安特性曲线,从图线上可以找到电流 $ I $ 与电压 $ U $ 的关系。
思 考 从图 14 - 3 - 1 可看出,导体 A 的电阻值为 $ \Omega $,导体 B 的电阻值为 $ \Omega $。

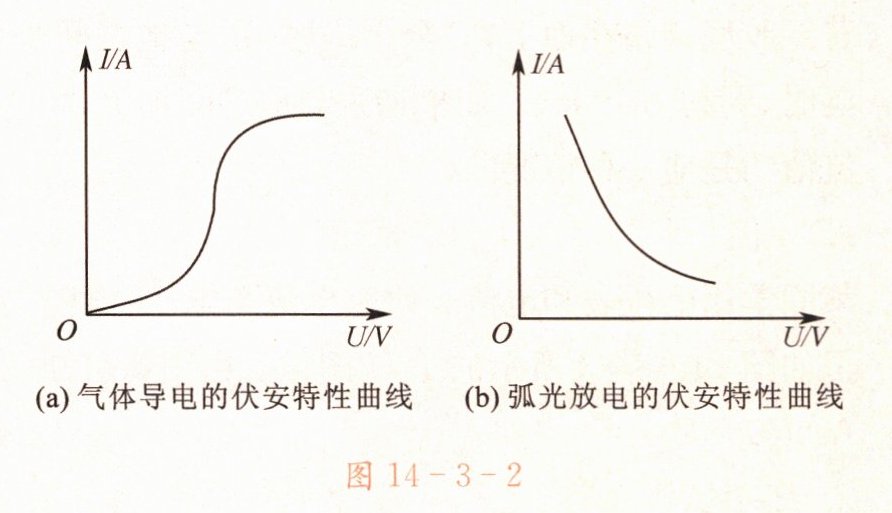

2. 如果导体的电阻随着通过的电流的变化而变化,这时对于这段电阻变化的导体,它的伏安特性曲线就不再是直线了。例如,图 14 - 3 - 2 所示的气体导电的伏安特性曲线和弧光放电的伏安特性曲线。
思 考 观察图 14 - 3 - 2,分析图中曲线所给出的信息,你能否看出气体导电时和弧光放电时其电阻值是怎样变化的？

1. 欧姆定律的表达式为。在电压 $ U $ 一定的条件下,导体的电阻 $ R $ 越小,通过导体的电流 $ I $ 越。两个电阻 $ R_1 $ 和 $ R_2 (R_1 ＞ R_2) $ 串联接入电路中,通过 $ R_1 $ 的电流 $ (＞ / = / ＜) $ 通过 $ R_2 $ 的电流。

2. 装有四节干电池的手电筒,它的电压是$ V $。灯泡灯丝的电阻是 $ 10 \, \Omega $,手电筒工作时通过灯丝的电流强度是$ A $。

3. 某导线电阻为 $ 0.008 \, \Omega $,若不慎直接与一节干电池的两极连接发生短路,则短路电流为$ A $。
