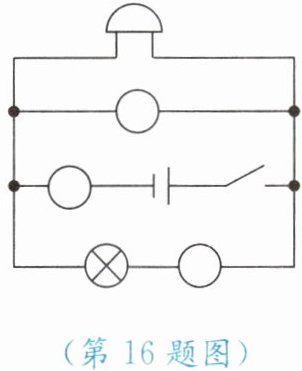

16. (3 分)如图所示,将电流表和电压表的符号填入图中的“$◯$”内,并标出接线柱的“$+$”和“$-$”。

答案:答题卡:
上“◯”填电压表,“+”接线柱在右,“-”接线柱在左;
左“◯”填电流表,“+”接线柱在下,“-”接线柱在上;
右“◯”填电流表,“+”接线柱在左,“-”接线柱在右。

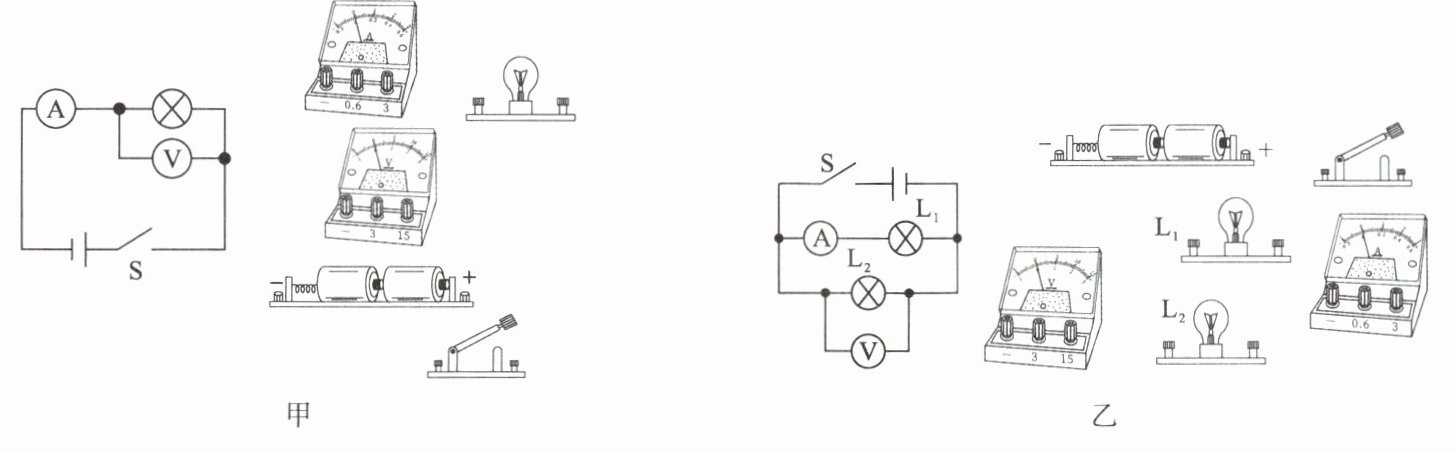

17. (6 分)在图甲和图乙中,分别按电路图连接电路。

答案:

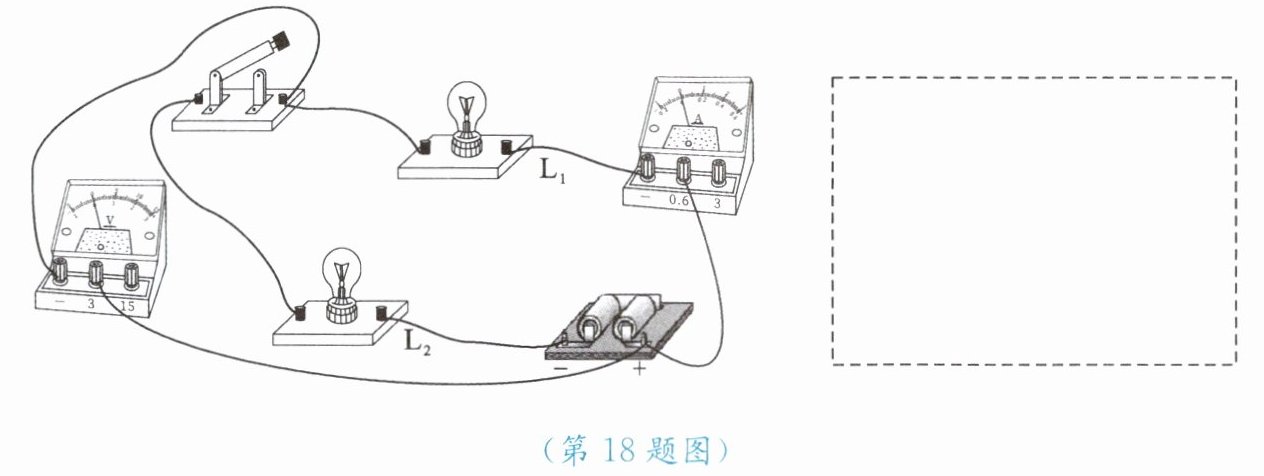

18. (4 分)根据下面的实物连接图,在虚线框内画出对应的电路图。

答案:
19. (8 分)小明和小华想探究并联电路电流的特点。

[猜想与假设]
(1)小明猜想:并联电路中各支路的电流相等。
(2)小华猜想:并联电路干路中的电流等于各支路电流之和。
[设计实验与制订计划]

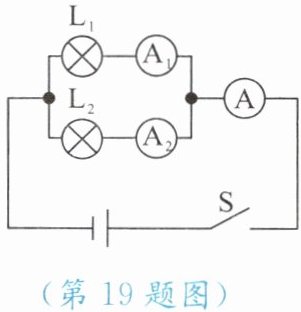

小明和小华分别从实验室选取电流表 3 只,灯泡 2 只,开关 1 个,干电池和导线若干。实验电路图如图所示。
[进行实验与收集证据]

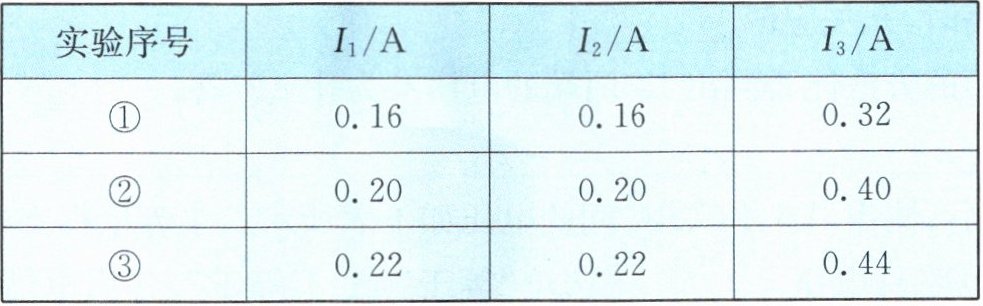

(1)小明根据电路图连接实验电路,连接过程中,开关应该断开。检查电路无误后开始实验,正确读出电流表示数如下表所示。
|实验序号|$I_{1}/\mathrm{A}$|$I_{2}/\mathrm{A}$|$I_{3}/\mathrm{A}$|
|$\mathrm{①}$|$0.16$|$0.16$|$0.32$|
|$\mathrm{②}$|$0.20$|$0.20$|$0.40$|
|$\mathrm{③}$|$0.22$|$0.22$|$0.44$|

(2)小华根据电路图正确连接好实验电路并开始实验,记录的数据如下表所示。
|实验序号|$I_{1}/\mathrm{A}$|$I_{2}/\mathrm{A}$|$I_{3}/\mathrm{A}$|
|$\mathrm{①}$|$0.10$|$0.20$|$0.30$|
|$\mathrm{②}$|$0.14$|$0.28$|$0.42$|
|$\mathrm{③}$|$0.18$|$1.80$|$1.98$|

[分析与论证]
分析实验数据,小明得出结论:并联电路中各支路电流相等。小华得出结论:并联电路总电流有时等于各支路电流之和,有时不等于各支路电流之和。
[评估]
(1)小明得出错误的实验结论,主要原因是
选用了两只规格相同的灯泡

(2)小华的实验记录表格中,序号为
的实验数据错误,原因是
读错了量程

(3)为了使实验结论更科学,请你提出一条合理化建议:
选用不同规格的灯泡多次实验

答案:选用了两只规格相同的灯泡

读错了量程
选用不同规格的灯泡多次实验
