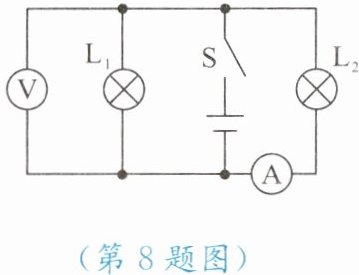

8. 如图所示的电路,电源电压不变,闭合开关 $S$ 后,灯 $L_{1}$ 和 $L_{2}$ 均发光,过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是(
B
)
A.$L_{2}$ 断路
B.$L_{1}$ 断路
C.$L_{2}$ 短路
D.$L_{1}$ 短路
答案：B
9. 如图所示的电路图,开关 $S$ 接到 $a$ 时,电压表示数为 $9\mathrm{V}$；开关 $S$ 接到 $b$ 时,电压表示数为 $4\mathrm{V}$。下列说法中不正确的是(
B
)
A.电源电压为 $9\mathrm{V}$
B.灯 $L_{1}$ 两端的电压为 $4\mathrm{V}$
C.灯 $L_{2}$ 两端的电压为 $4\mathrm{V}$
D.灯 $L_{1}$ 和灯 $L_{2}$ 的总电压为 $9\mathrm{V}$
答案：B
10. 完成下列换算。
(1)$500\mu \mathrm{A}= $
0.5
$\mathrm{m}\mathrm{A}= $
5×10-4
$\mathrm{A}$；
(2)$11\mathrm{k}\mathrm{V}= $
1.1×104
$\mathrm{V}= $
1.1×107
$\mathrm{m}\mathrm{V}$。
答案：0.5
5×10-4
1.1×104
1.1×107

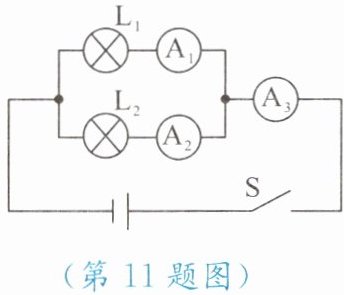

11. 在如图所示的电路中,闭合开关后,三只电流表的示数 $I_{1}$、$I_{2}$、$I_{3}$ 之间的关系是
$ I_3=I_2+I_1$
。若 $I_{1}= 0.4\mathrm{A}$,$I_{3}= 0.6\mathrm{A}$,则 $I_{2}= $
0.2
$\mathrm{A}$。
答案：$ I_3=I_2+I_1$
0.2

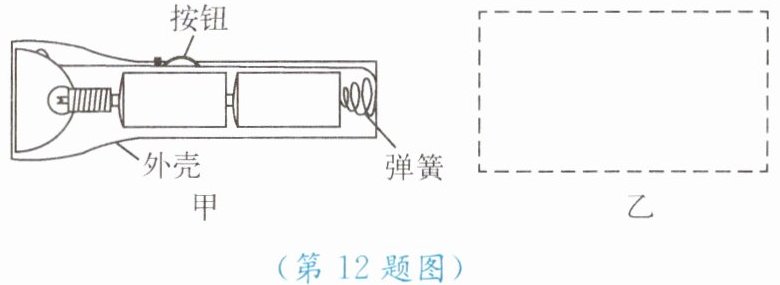

12. 在如图甲所示的手电筒实物电路中,按钮相当于电路中的______,两节干电池的作用是______,灯泡相当于电路中的______。请在图乙的虚线框内画出手电筒的电路图。
答案：
开关
电源供电
用电器

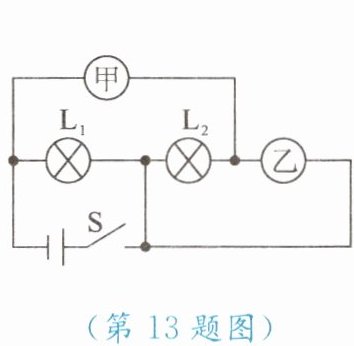

13. 如图所示的电路中,若在甲、乙两处分别装入电压表或电流表,当闭合开关后,两灯泡均能正常发光,则
乙
(选填“甲”或“乙”)处的电表是电压表。
答案：乙

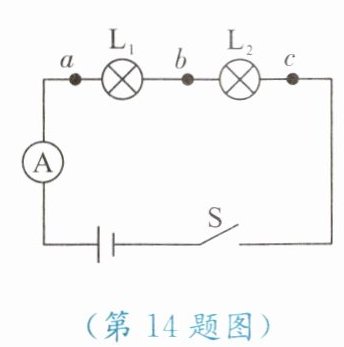

14. 如图所示,闭合开关 $S$,灯泡 $L_{1}$、$L_{2}$ 均不亮,电流表示数为零,说明电路存在
断路
故障,用电压表进行检测,发现 $b$、$c$ 间电压为零,$a$、$b$ 和 $a$、$c$ 间电压均为 $3\mathrm{V}$,则电路的故障是
L1断路
。
答案：断路
L1断路

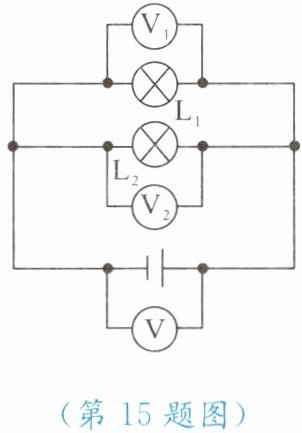

15. 如图所示,灯泡 $L_{1}$ 比 $L_{2}$ 亮,电压表 $\mathrm{V}$ 的示数为 $6\mathrm{V}$,则电压表 $\mathrm{V}_{1}$ 的示数______(选填“大于”“等于”或“小于”,下同)$6\mathrm{V}$,电压表 $\mathrm{V}_{2}$ 的示数______$6\mathrm{V}$。
答案：等于
等于
