22. 小明和小华一起探究并联电路中电流的特点。

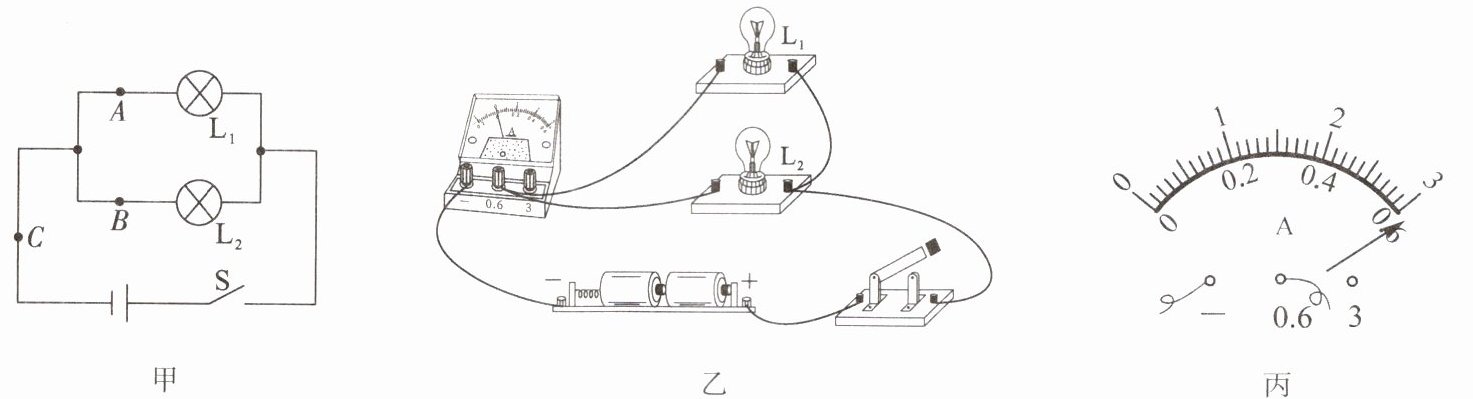

(1)图甲是他们设计的电路图,图乙是测量电流时连接的实物电路图,此时电流表测量的是 (选填“$ A $”“$ B $”或“$ C $”)处的电流。
(2)闭合开关 $ S $,发现电流表指针偏转如图丙所示,其原因可能是 。为使测量正常进行,接下来应该断开开关, 。
(3)实验过程中,小明误将电流表与 $ L_1 $ 并联,闭合开关 $ S $,可能会出现的现象是 (选填字母)。
A. $ L_2 $ 熄灭,$ L_1 $ 更亮
B. $ L_1 $、$ L_2 $ 都不发光
C. $ L_1 $ 熄灭,$ L_2 $ 更亮
D. 电流表指针反向偏转
(1)(
C
)
(2)
选择的量程太小
改用0~3 A的大量程
(3)(
B
)
答案：C
选择的
量程太小
改用0~3 A的大量程
B

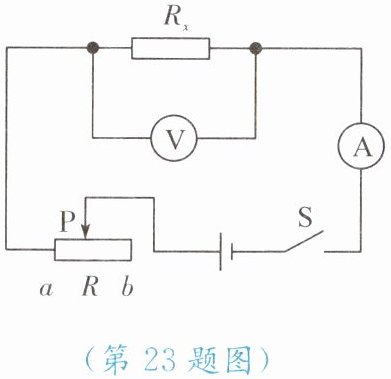

23. 小明要测量电阻的阻值(约 $ 100\ \Omega $),实验室能提供的器材有：学生电源($ U = 3\ V $)、电流表、电压表、滑动变阻器(最大阻值 $ R = 50\ \Omega $)、开关各一个,导线若干。
(1)当小明按照电路图连好电路后,闭合开关,发现电流表的指针能够偏转,电压表的示数为 $ 3\ V $,产生这种现象的原因是
滑动变阻器电阻为零
。
(2)在实验过程中,小明发现电流表指针偏转幅度太小,但他想了想,觉得不需要改变电路的连接方式,且不用读出电流表的示数,也能较准确地求出 $ R_x $ 的阻值。他的做法是：将滑动变阻器的滑片 $ P $ 移到
最大阻值处
,读出
电压表示数$U_x$
,则 $ R_x = $
$\frac {U_xR}{U-U_x}$
。
答案：滑动变阻器
电阻为零
最大阻
值处
电压表
示数U_x
$\frac {U_xR}{U-U_x}$

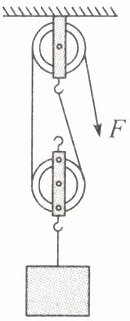

24. 如图所示,某人用 $ 500\ N $ 的拉力 $ F $,在 $ 15\ s $ 内使重为 $ 900\ N $ 的物体匀速上升了 $ 3\ m $。不计绳重和摩擦,求：
(1)动滑轮的重力；
(2)人拉绳子做功的功率；
(3)滑轮组的机械效率。
答案：解：$(1)G_{动}=2F-G=2×500 \text {N}-900 \text {N}=100 \text {N}$
$ (2)W=Fs={ 500 } \text{N}×{ 2×3 } \text{m}={ 3000 } \text{J}$
$ P=\frac {W}{t}=\frac {{ 3000 } \text{J}}{{ 15 } \text{s}}={ 200 } \text{W}$
$ (3)W_{有}=Gh={ 900 } \text {N}×{ 3 } \text {m}={ 2700 } \text {J}$
$ η=\frac {W_{有}}{W}×100\%=\frac {{ 2700 } \text{J}}{{ 3000 } \text{J}}×100\%={ 90 }\%$
