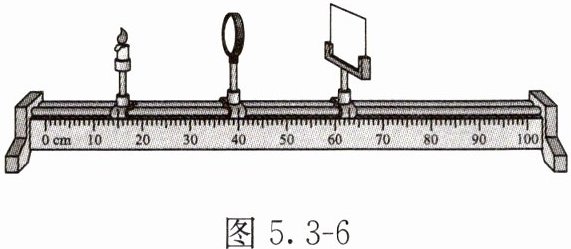

4. 在探究凸透镜成像的规律实验中,如图 5.3 - 6 所示,调节好蜡烛、凸透镜和光屏的位置后,下列说法正确的是( )


A.因为是清晰的像,所以光在光屏上发生的是镜面反射
B.光屏上成的是烛焰倒立、缩小的像
C.若挡住凸透镜的下半边,光屏上烛焰的像将会变得不完整
D.保持蜡烛和凸透镜的位置不变,换一个焦距更小的凸透镜,向右移动光屏,可在光屏上再次呈现清晰的像

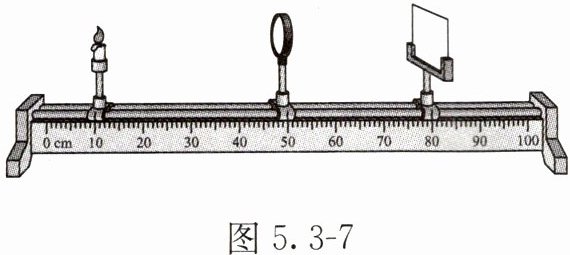

5. 小明做“探究凸透镜成像的规律”的实验,实验所用凸透镜的焦距为 $ f = 10\ cm $,他把凸透镜固定在光具座上 50 cm 处,调节蜡烛的烛焰、凸透镜和光屏,使它们的中心在同一高度,如图 5.3 - 7 所示。

(1)若此时想在实验中能用光屏承接到烛焰的实像,光屏应在______(选填“$ 50 \sim 60\ cm $”或“$ 60 \sim 70\ cm $”)范围内移动。
(2)保持凸透镜位置不变,把蜡烛放在 30 cm 刻度线处,调节光屏到透镜的距离,则会在光屏上看到烛焰______(选填“放大”“缩小”或“等大”)倒立的像。
(3)小明想模拟投影仪的成像原理,应在步骤(2)的基础上将蜡烛向______(选填“靠近”或“远离”)凸透镜的方向移动,同时调节光屏的位置,使光屏向______(选填“靠近”或“远离”)凸透镜的方向移动。
(4)保持凸透镜的位置不变,同时取下光屏,直接用眼睛观察凸透镜成像的各种情况。小明移动蜡烛使它从零刻度线处逐渐靠近凸透镜,同时小华从透镜的右侧透过透镜观察烛焰的像,图 5.3 - 8 所示是小华整理并记录看到的像的情况,根据所学的知识,判断出最先看到的像的编号是______(填序号)。

1. 把凸透镜正对着太阳,在距凸透镜 10 cm 的光屏上得到一个最小、最亮的光斑。若将一支点燃的蜡烛放在此凸透镜前 30 cm 处,在凸透镜的另一侧调节光屏的位置,可得到烛焰清晰的( )

A.倒立、缩小的实像
B.倒立、放大的实像
C.倒立、等大的实像
D.正立、放大的虚像
