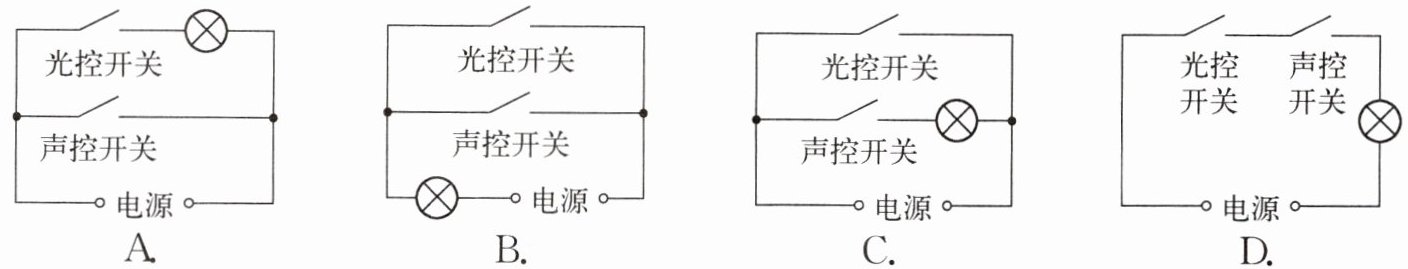

6. 夜间,楼道里只是偶尔有人经过,若电灯总是亮着会浪费电能。小明和小刚利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走动发出声音时自动闭合,无人走动没有声音时自动断开)设计了一个电路,使楼道照明变得“智能化”。下列符合这种“智能化”要求的电路图是()。

7. 如图14-9-5所示是一个简易“表决器”,“赞成”时,绿灯亮;“反对”时,红灯亮;“弃权”时,绿灯、红灯均不亮。甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;弃权时,不按任何按钮,两灯均不亮。请在虚线框中画出符合要求的电路图。

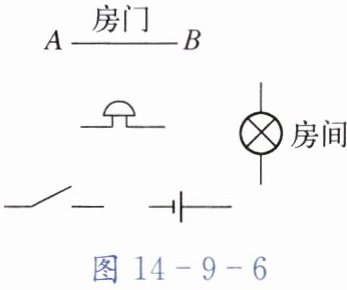

8. 如图14-9-6所示是设计的一个自动防盗报警电路。要求:晚间开关S闭合后,当房门被打开时,细导线AB被扯断,电铃发声自动报警。请按要求将电路连接完整。

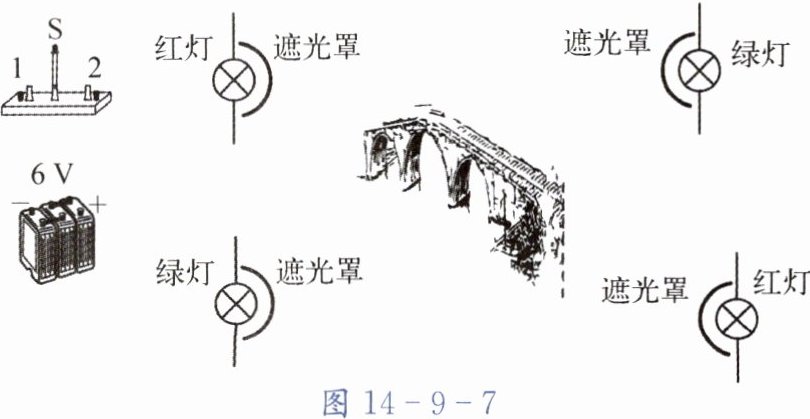

9. 京杭大运河上的古桥——拱宸桥两侧,安装了全国首个水上红绿灯,实现同一时间段内仅让船舶单向通过桥洞,其原理如图14-9-7所示。图中电源电压恒为6 V,四盏灯的额定电压均为6 V,开关S中央的金属片自动与触点1、2接触。请用笔画线代替导线完成电路连接。
