2025年同步练习江苏九年级物理上册苏科版第67页解析答案

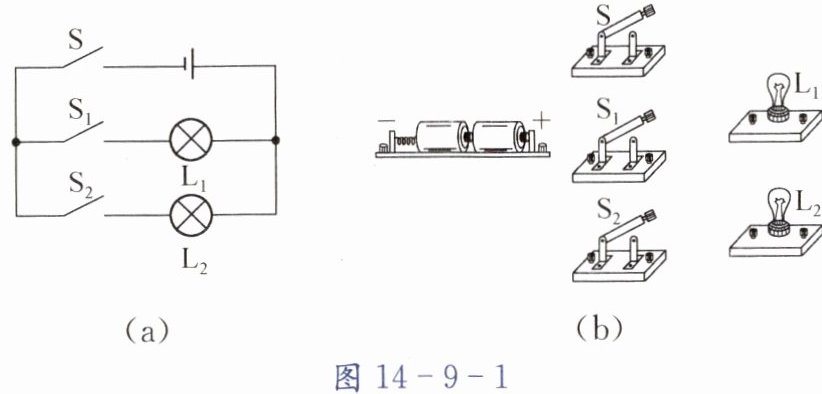

1. 根据图14-9-1(a)所示电路图,将图14-9-1(b)中的电路元件一一对应地连接起来(导线不要交叉)。

答案：

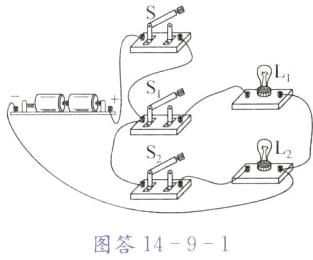

见图答14-9-1

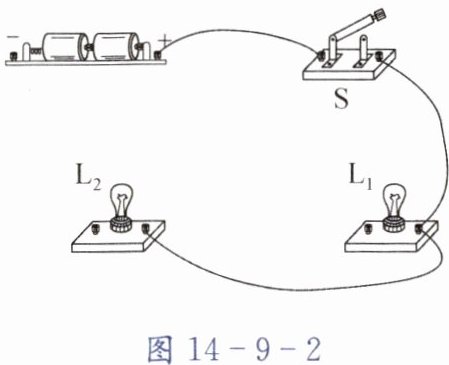

2. 电路连接要求:① 两个灯泡并联;② 开关S控制整个电路。请根据上述要求将如图14-9-2所示的实物图连接完整。

答案：
见图答14-9-2

3. 如图14-9-3所示,某城市安装一种按钮式红绿灯。当路上车辆不多时,行人通过触摸按钮,使正对车辆的红灯亮起,此时行人可安全通过。按钮相当于电路中的

开关

,红灯和绿灯是

并

联的。

答案：开关并

4. 如图14-9-4所示是具有报警功能的文物展示台,该展示台由木板、弹簧和金属片A、B、C,以及报警电路组成。当物品被搬离展示台时,金属片B在弹力作用下与金属片A、C分开,这时灯

亮

,电铃

响

。

答案：亮响

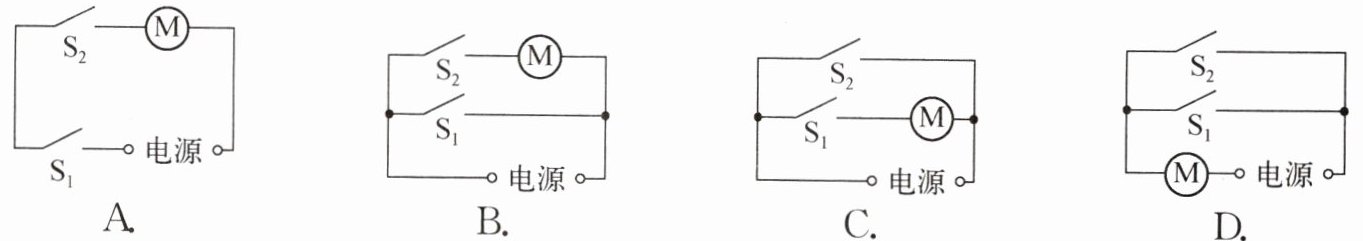

5. 某校安装的门禁系统,本校师生可以通过自动人脸识别系统开启闸口(电动机M工作),外部人员则需要门卫按动按钮才能开启闸口。若将人脸识别系统看作一个自动开关,按钮看作一个手动开关,则最符合门禁系统内部简化电路的是(

)。

答案：D
