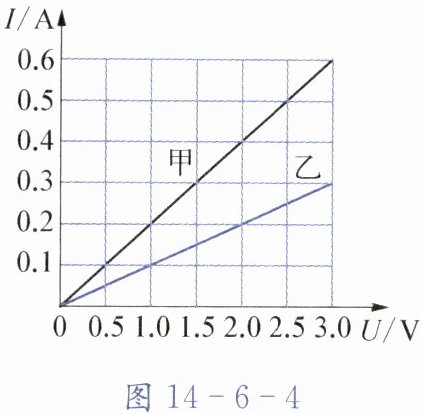

8. 定值电阻甲、乙中的电流与其两端电压的关系如图14-6-4所示,甲的阻值为
5
Ω,乙的阻值是
10
Ω;若将甲和乙并联后接在电压为2.0 V的电源两端,则干路中的电流为
0.6
A。
答案：5 10 0.6
解析：
由图可知，当甲两端电压$U_{甲}=2.0\ V$时，通过甲的电流$I_{甲}=0.4\ A$，根据$R=\frac{U}{I}$，甲的阻值$R_{甲}=\frac{2.0\ V}{0.4\ A}=5\ \Omega$；
当乙两端电压$U_{乙}=2.0\ V$时，通过乙的电流$I_{乙}=0.2\ A$，乙的阻值$R_{乙}=\frac{2.0\ V}{0.2\ A}=10\ \Omega$；
甲和乙并联后接在电压为$2.0\ V$的电源两端，此时通过甲的电流$I_{甲}=0.4\ A$，通过乙的电流$I_{乙}=0.2\ A$，干路电流$I=I_{甲}+I_{乙}=0.4\ A+0.2\ A=0.6\ A$。
5；10；0.6
9. 在图14-6-5(a)的电路中,闭合开关S后,灯泡$ L_1 $不亮、$ L_2 $亮,电压表无示数,其故障原因可能是
L₁短路
。如图14-6-5(b)所示,小强不小心把电流表当作电压表接在灯泡$ L_1 $的两端。此时,若闭合开关,则观察到的现象是
灯泡L₁不亮、L₂亮，电流表有示数
。
答案：L₁短路 灯泡L₁不亮、L₂亮，电流表有示数

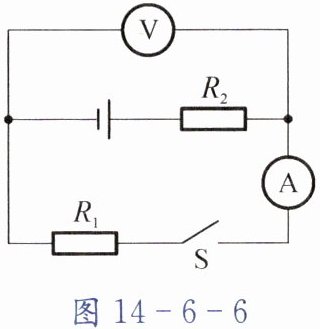

10. 如图14-6-6所示的电路中,$ R_2 $的阻值为3 Ω。闭合开关S之后,电压表的示数为6 V,电流表的示数为1 A,$ R_1 $为
6
Ω,电源的电压为
9
V。若断开开关S,则电压表的示数为
9
V。
答案：6 9 9
解析：
闭合开关S后，$R_1$与$R_2$串联，电压表测$R_1$两端电压$U_1=6\ V$，电流表测电路电流$I=1\ A$。
由$I=\frac{U}{R}$得，$R_1=\frac{U_1}{I}=\frac{6\ V}{1\ A}=6\ \Omega$。
$R_2$两端电压$U_2=IR_2=1\ A×3\ \Omega=3\ V$，电源电压$U=U_1+U_2=6\ V+3\ V=9\ V$。
断开开关S，电压表串联接入电路，示数等于电源电压，为$9\ V$。
6 9 9

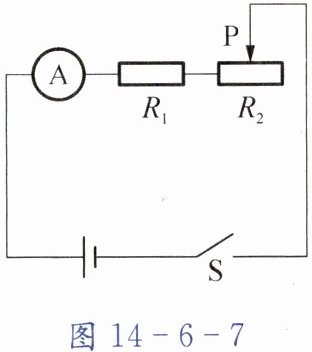

11. 如图14-6-7所示的电路中,$ R_1 $为20 Ω,滑动变阻器$ R_2 $的阻值范围为0～60 Ω,当滑动变阻器滑片P移至其中点时,电流表的示数为0.4 A。当滑动变阻器滑片P移至阻值最大位置时,电流表的示数是多少?
答案：0.25 A
解析：
解：当滑片在中点时，$R_{2中}=\frac{60\Omega}{2}=30\Omega$，总电阻$R_{总1}=R_1 + R_{2中}=20\Omega + 30\Omega=50\Omega$，电源电压$U=I_1R_{总1}=0.4A×50\Omega=20V$。
当滑片在最大位置时，$R_{2大}=60\Omega$，总电阻$R_{总2}=R_1 + R_{2大}=20\Omega + 60\Omega=80\Omega$，电流表示数$I_2=\frac{U}{R_{总2}}=\frac{20V}{80\Omega}=0.25A$。
0.25 A
