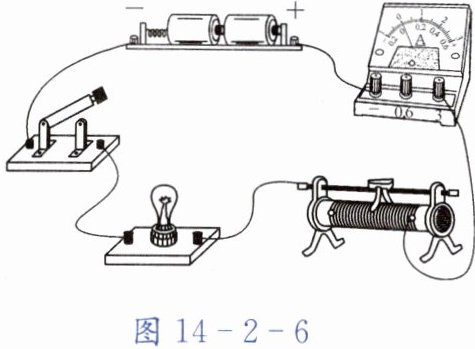

8. 如图14-2-6所示是“用滑动变阻器改变电流”实验的实物电路图,其中灯泡上标有“2.5 V 0.3 A”字样,滑动变阻器上标有“20 Ω 1 A”字样。正当甲同学准备闭合开关进行实验时,乙同学发现该实验电路连接有错误,他及时阻止了甲同学的操作。请指出该电路连接中的错误或不恰当的地方。
(1)______。
(2)______。
(3)______。
答案：（1）电流表的正负接线柱接反了
（2）电流表的量程选择错误 （3）滑动变阻器的滑片未移到最大阻值处

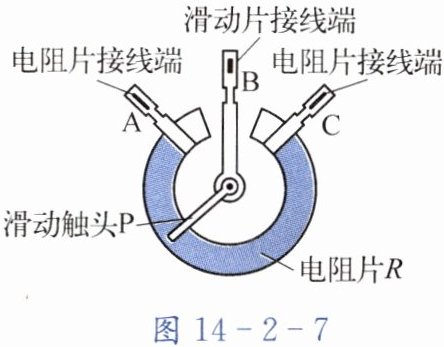

9. 如图14-2-7所示为电位器的结构示意图,A、B、C为电位器的3个接线柱,P为滑动触头。将该变阻器接入电路中调节灯泡的亮度,若要求顺时针旋转滑动触头时,灯光变亮,则应连接接线柱
AB
和灯泡
串
联后接入电路中。
答案：AB 串

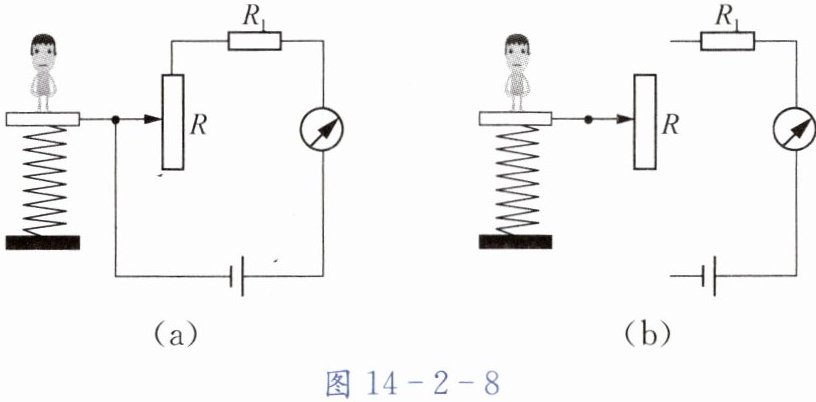

10. 如图14-2-8所示是某电子体重计的工作原理电路图。秤盘通过绝缘体与一金属杆相连,R相当于滑动变阻器,电源电压保持不变。从体重计仪表指针所指的刻度就可以知道人的体重大小。
$(1) R_1$的作用是
保护电路
。此体重计仪表是用
电流表
改装而成的。
(2) 小华认为图14-2-8(a)中这种体重计的设计不合理,请说明不合理的原因,并在图14-2-8(b)中画出合理的电路图
因为体重越大，接入电路中的电阻越大，电流表的示数越小 合理的电路连接见图答14-2-1
。
答案：（1）保护电路 电流表 （2）因为体重越大，接入电路中的电阻越大，电流表的示数越小 合理的电路连接见图答14-2-1
解析：
（1）保护电路 电流表
（2）因为体重越大，接入电路中的电阻越大，电流表的示数越小 合理的电路连接为将滑动变阻器R的下部分电阻接入电路，使体重越大时接入电阻越小，电流表示数越大。（此处需根据图答14-2-1的标准电路连接方式，通常为滑动变阻器的滑片向下移动时接入电阻减小，故应将滑动变阻器的下端接线柱与电源负极相连，上端接线柱与金属杆相连，使滑片下移时接入电阻变小）
