1. 如图14-2-1所示的器材叫作
滑动变阻器
,它的元件符号可画作
——
。它是通过改变连入电路中的
电阻线长度
来改变电阻,从而改变电路中的
电流
。
答案：滑动变阻器 —— 电阻线长度 电流
2. 使用滑动变阻器的注意点如下：
(1) 用滑动变阻器改变电路中的电流时,应将它
串联
接入电路。
(2) 接通电路前,应将滑动片P移动到
阻值最大
位置。
(3) 某滑动变阻器的铭牌上标有“10 Ω 2 A”,说明在使用该滑动变阻器时应注意
电路中通过滑动变阻器的最大电流不能超过 2 A
。
答案：（1）串联 （2）阻值最大 （3）电路中通过滑动变阻器的最大电流不能超过 2 A

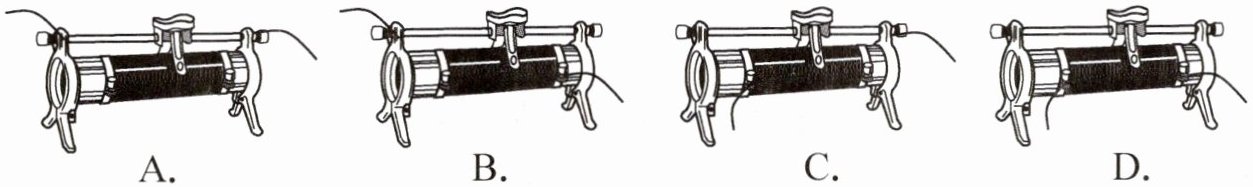

3. 当滑片向右移动时,下列滑动变阻器中连入电路的阻值变大的是(
C
)。
A.
B.
C.
D.
答案：C
4. 如图14-2-2所示,当将C、D两个接线柱接入电路时,接入电路的电阻为
0
；当将A、B两个接线柱接入电路时,接入电路的电阻
最大
。当将A、C两个接线柱接入电路,滑片P向右滑动时,电阻
变大
；当将B、C两个接线柱接入电路,滑片P向右滑动时,电阻
变小
。
答案：0 最大 变大 变小

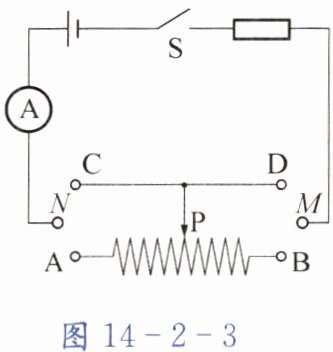

5. 如图14-2-3所示,欲将滑动变阻器接入电路中,要求滑片P向左滑动时,电流表示数变大,下列接法中正确的是(
C
)。
A.N接B,M接D
B.N接C,M接D
C.N接A,M接C
D.N接A,M接B
答案：C

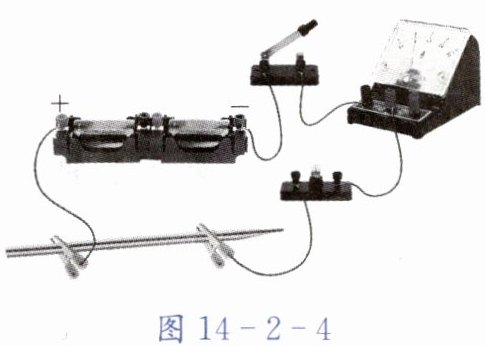

6. 如图14-2-4所示,用铅笔芯制成的滑动变阻器来改变电路中的电流及灯泡的亮度。当左端的夹子向右移动时,连入电路的铅笔芯长度变
短
,连入电路的电阻变
小
,电流表示数
变大
(变大/变小/不变),灯泡变
亮
(亮/暗)。
答案：短 小 变大 亮

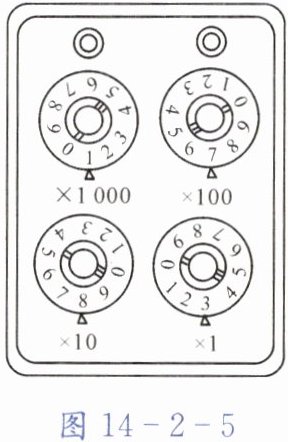

7. 如图14-2-5所示,电阻箱的示数为
1783 Ω
,这种电阻箱连入电路的最大阻值是
9999
Ω。
答案：1 783 Ω 9 999
