1. 在探究串联电路和并联电路电流、电压特点实验中：
(1)连接电路前,开关应
断开
。
(2)电流表
串
联接入电路；电压表
并
联接入电路。
(3)为使实验结论具有普遍性,具体操作可以有：选择
不同
的灯泡；改变
电源电压
,重复实验。
答案：（1）断开 （2）串 并 （3）不同 电源电压
2. 串联电路中电流处处
相等
,用公式表示为
$ I=I_{1}=I_{2}=\cdots $
；并联电路中干路电流等于各支路电流
之和
,用公式表示为
$ I=I_{1}+I_{2}+\cdots $
。
答案：相等 $ I=I_{1}=I_{2}=\cdots $ 之和 $ I=I_{1}+I_{2}+\cdots $
3. 串联电路两端的总电压等于各部分电路两端的电压
之和
,用公式表示为
$ U=U_{1}+U_{2}+\cdots $
；并联电路两端的总电压与各支路两端的电压
相等
,用公式表示为
$ U=U_{1}=U_{2}=\cdots $
。
答案：之和 $ U=U_{1}+U_{2}+\cdots $ 相等 $ U=U_{1}=U_{2}=\cdots $
4. 如图13-5-1所示,在探究串联电路的电流关系时,小明用电流表测出a、b、c三处的电流分别为$I_a= 0.2\ A$、$I_b= 0.2\ A$、$I_c= 0.2\ A$。记录数据后,他下一步应该做的是(
D
)。
A.整理器材,结束实验
B.换用电流表的另一量程,再测出一组电流值
C.分析数据,得出结论
D.换用不同规格的灯泡,再测出几组电流值
答案：D

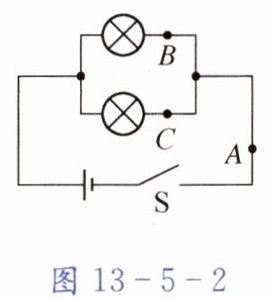

5. 如图13-5-2所示,在探究并联电路的电流关系时,小明把不同规格的两个灯泡接入电路中,用电流表测出通过A、B、C三点的电流分别为$I_A$、$I_B$、$I_C$。关于它们之间的大小关系,下列说法中正确的是(
B
)。
A.$I_A= I_B= I_C$
B.$I_A= I_B+I_C$
C.$I_A＞I_B= I_C$
D.$I_A＜I_B＜I_C$
答案：B

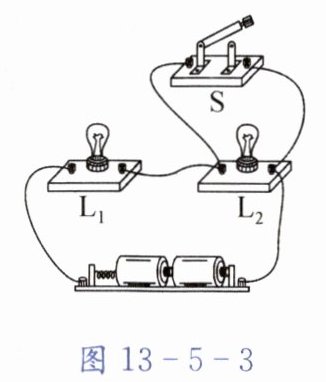

6. 关于如图13-5-3所示电路,下列说法中正确的是(
B
)。
A.断开S,通过$L_1的电流比L_2$的大
B.断开S,通过$L_1与L_2$的电流一样大
C.闭合S,$L_1和L_2$都会亮
D.闭合S,$L_2$会更亮
答案：B
解析：
- 断开S时，电路为串联电路，串联电路中电流处处相等，故通过$L_1$与$L_2$的电流一样大。
闭合S时，$L_2$被短路，只有$L_1$亮。
B

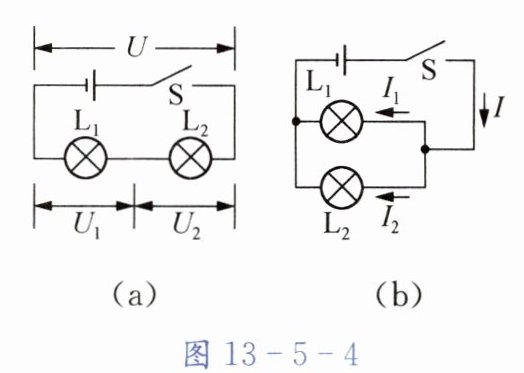

7. 用两个不同的灯泡,连接成如图13-5-4所示的串联和并联电路,开关S闭合,关于电路中的电流或电压关系,下列说法中正确的是(
C
)。
A.图(a)电路中,$U= U_1= U_2$
B.图(a)电路中,$U＞U_1= U_2$
C.图(b)电路中,$I= I_1+I_2$
D.图(b)电路中,$I＞I_1= I_2$
答案：C
