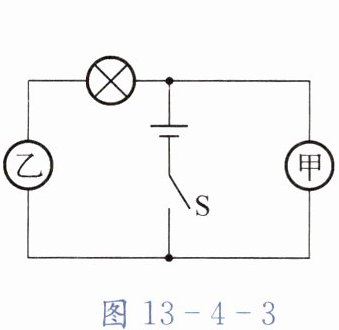

10. 如图13-4-3所示,若闭合开关S后灯泡正常发光,则(
A
)。
A.甲是电压表,乙是电流表
B.甲是电流表,乙是电压表
C.甲、乙都是电流表
D.甲、乙都是电压表
答案：A

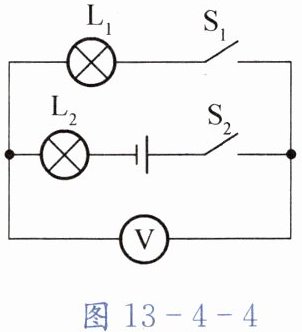

11. 如图13-4-4所示的电路中,电源电压为6 V,当开关$S_1、$$S_2$闭合后,只有一个灯泡发光,且电压表Ⓥ的示数为6 V,产生这一现象的原因可能是(
C
)。
$ A. L_1$处短路
$ B. L_1$处断路
$ C. L_2$处短路
$ D. L_2$处断路
答案：C

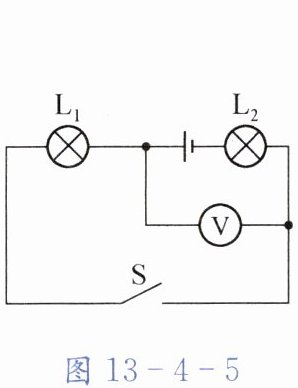

12. 如图13-4-5所示,闭合开关后电压表测量(
A
)。
A. L₁两端的电压
B. L₂两端的电压
C. L₁和L₂两端的电压
D. 电源电压
答案：A

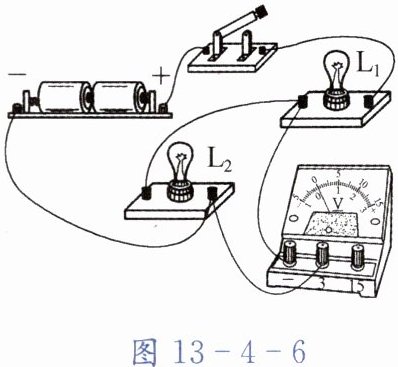

13. 一名同学用灯泡$L_1、$$L_2$组成了串联电路,他连接的电路如图13-4-6所示。
(1)闭合开关,观察到了什么现象？
(2)请你在图13-4-6上只改动一根导线,使电压表能够测出灯$L_1$两端的电压。(要求：在需要改动的导线上画“×”,用笔将改动后的导线画出,导线不能交叉)
答案：(1)电压表指针反向偏转
(2)见图答13−4−1
